1 ACL

1.1  ACL简介

ACL（Access Control List，访问控制列表）是一系列用于识别报文流的规则的集合。这里的规则是指描述报文匹配条件的判断语句，匹配条件可以是报文的源地址、目的地址、端口号等。设备依据ACL规则识别出特定的报文，并根据预先设定的策略对其进行处理，最常见的应用就是使用ACL进行报文过滤。此外，ACL还可应用于诸如路由、安全、QoS等业务中识别报文，对这些报文的具体处理方式由应用ACL的业务模块来决定。

1.1.1  ACL的编号和名称

用户在创建ACL时必须为其指定编号或名称，不同的编号对应不同类型的ACL，如表1-1所示；当ACL创建完成后，用户就可以通过指定编号或名称的方式来应用和编辑该ACL。

对于编号相同的基本ACL或高级ACL，必须通过ipv6关键字进行区分。对于名称相同的ACL，必须通过ipv6和mac关键字进行区分。

1.1.2  ACL的分类

根据规则制订依据的不同，可以将ACL分为如表1-1所示的几种类型。

表1-1 ACL的分类

1.1.3  ACL的规则匹配顺序

当一个ACL中包含多条规则时，报文会按照一定的顺序与这些规则进行匹配，一旦匹配上某条规则便结束匹配过程。ACL的规则匹配顺序有以下两种：

·     配置顺序：按照规则编号由小到大进行匹配。

·     自动排序：按照“深度优先”原则由深到浅进行匹配，各类型ACL的“深度优先”排序法则如表1-2所示。

表1-2 各类型ACL的“深度优先”排序法则

‌

1.1.4  ACL的步长

ACL中的每条规则都有自己的编号，这个编号在该ACL中是唯一的。在创建规则时，可以手工为其指定一个编号，如未手工指定编号，则由系统为其自动分配一个编号。由于规则的编号可能影响规则匹配的顺序，因此当由系统自动分配编号时，为了方便后续在已有规则之前插入新的规则，系统通常会在相邻编号之间留下一定的空间，这个空间的大小（即相邻编号之间的差值）就称为ACL的步长。譬如，当步长为5时，系统会将编号0、5、10、15……依次分配给新创建的规则。

系统为规则自动分配编号的方式如下：系统从规则编号的起始值开始，自动分配一个大于现有最大编号的步长最小倍数。譬如原有编号为0、5、9、10和12的五条规则，步长为5，此时如果创建一条规则且不指定编号，那么系统将自动为其分配编号15。

如果步长或规则编号的起始值发生了改变，ACL内原有全部规则的编号都将自动从规则编号的起始值开始按步长重新排列。譬如，某ACL内原有编号为0、5、9、10和15的五条规则，当修改步长为2之后，这些规则的编号将依次变为0、2、4、6和8。

1.1.5  ACL对分片报文的处理

传统报文过滤只对分片报文的首个分片进行匹配过滤，对后续分片一律放行，因此网络攻击者通常会构造后续分片进行流量攻击。为提高网络安全性，ACL规则缺省会匹配所有非分片报文和分片报文的全部分片，但这样又带来效率低下的问题。为了兼顾网络安全和匹配效率，可将过滤规则配置为仅对后续分片有效。

1.2  ACL配置限制和指导

指定ACL编号创建的ACL，可以通过如下命令进入其视图：

·     acl [ ipv6 ] number acl-number；

·     acl { [ ipv6 ] { advanced | basic } | mac } acl-number。

通过acl [ ipv6 ] number acl-number name acl-name命令创建的ACL，可以通过如下命令进入其视图：

·     acl [ ipv6 ] name acl-name，本命令仅支持进入已创建的基本ACL或高级ACL视图；

·     acl [ ipv6 ] number acl-number [ name acl-name ]；

·     acl { [ ipv6 ] { advanced | basic } | mac ] } name acl-name。

通过acl { [ ipv6 ] { advanced | basic } | mac } name acl-name命令创建的ACL，只能通过如下命令进入其视图：

·     acl [ ipv6 ] name acl-name，本命令仅支持进入已创建的基本ACL或高级ACL视图；

·     acl { [ ipv6 ] { advanced | basic } | mac } name acl-name。

如果ACL规则的匹配项中包含了除IP五元组（源IP地址、源端口号、目的IP地址、目的端口号、传输层协议）、ICMP报文的消息类型和消息码信息、VPN实例、日志操作和时间段之外的其它匹配项，则设备转发ACL匹配的这类报文时会启用慢转发流程。慢转发时设备会将报文上送控制平面，计算报文相应的表项信息。执行慢转发流程时，设备的转发能力将会有所降低。

1.3  ACL配置任务简介

ACL配置任务如下

·     配置不同类型的ACL

¡     配置基本ACL

¡     配置高级ACL

¡     配置二层ACL

·     （可选）复制ACL

·     （可选）应用ACL进行报文过滤

1.4  配置基本ACL

1.4.1  功能简介

基本ACL根据报文的源IP地址来制订规则，对报文进行匹配。

1.4.2  配置IPv4基本ACL

(1)     进入系统视图。

system-view

(2)     创建IPv4基本ACL。

acl basic { acl-number | name acl-name } [ match-order { auto | config } ]

acl number acl-number [ name acl-name ] [ match-order { auto | config } ]

(3)     （可选）配置ACL的描述信息。

description text

缺省情况下，未配置ACL的描述信息。

(4)     （可选）配置规则编号的步长。

step step-value [ start start-value ]

缺省情况下，规则编号的步长为5，起始值为0。

(5)     创建规则。

rule [ rule-id ] { deny | permit } [ counting | fragment | logging | source { source-address source-wildcard | any } | time-range time-range-name | vpn-instance vpn-instance-name ] *

logging参数是否生效取决于引用该ACL的模块是否支持日志记录功能，例如报文过滤支持日志记录功能，如果其引用的ACL规则中配置了logging参数，该参数可以生效。

(6)     （可选）为规则配置描述信息。

rule rule-id comment text

缺省情况下，未配置规则的描述信息。

1.4.3  配置IPv6基本ACL

1. 配置限制和指导

当ACL用于QoS策略的流分类或用于报文过滤功能时：

·     规则不支持配置fragment参数。

·     若QoS策略或报文过滤功能应用于出方向，规则不支持配置routing参数。

2. 配置步骤

(1)     进入系统视图。

system-view

(2)     创建IPv6基本ACL。

acl ipv6 basic { acl-number | name acl-name } [ match-order { auto | config } ]

acl ipv6 number acl-number [ name acl-name ] [ match-order { auto | config } ]

(3)     （可选）配置ACL的描述信息。

description text

缺省情况下，未配置ACL的描述信息。

(4)     （可选）配置规则编号的步长。

step step-value [ start start-value ]

缺省情况下，规则编号的步长为5，起始值为0。

(5)     创建规则。

rule [ rule-id ] { deny | permit } [ counting | fragment | logging | routing [ type routing-type ] | source { source-address source-prefix | source-address/source-prefix | any } | time-range time-range-name | vpn-instance vpn-instance-name ] *

logging参数是否生效取决于引用该ACL的模块是否支持日志记录功能，例如报文过滤支持日志记录功能，如果其引用的ACL规则中配置了logging参数，该参数可以生效。

(6)     （可选）为规则配置描述信息。

rule rule-id comment text

缺省情况下，未配置规则的描述信息。

1.5  配置高级ACL

1.5.1  功能简介

高级ACL可根据报文的源地址、目的地址、报文优先级、承载的协议类型及特性（如TCP/UDP的源端口和目的端口、TCP报文标识、ICMP或ICMPv6协议的消息类型和消息码等），对报文进行匹配。用户可利用高级ACL制订比基本ACL更准确、丰富、灵活的规则。

1.5.2  配置IPv4高级ACL

(1)     进入系统视图。

system-view

(2)     创建IPv4高级ACL。

acl advanced { acl-number | name acl-name } [ match-order { auto | config } ]

acl number acl-number [ name acl-name ] [ match-order { auto | config } ]

(3)     （可选）配置ACL的描述信息。

description text

缺省情况下，未配置ACL的描述信息。

(4)     （可选）配置规则编号的步长。

step step-value [ start start-value ]

缺省情况下，规则编号的步长为5，起始值为0。

(5)     创建规则。

rule [ rule-id ] { deny | permit } protocol [ { { ack ack-value | fin fin-value | psh psh-value | rst rst-value | syn syn-value | urg urg-value } * | established } | counting | destination { dest-address dest-wildcard | any } | destination-port operator port1 [ port2 ] | { dscp dscp | { precedence precedence | tos tos } * } | fragment | icmp-type { icmp-type [ icmp-code ] | icmp-message } | logging | source { source-address source-wildcard | any } | source-port operator port1 [ port2 ] | time-range time-range-name ] *

logging参数是否生效取决于引用该ACL的模块是否支持日志记录功能，例如报文过滤支持日志记录功能，如果其引用的ACL规则中配置了logging参数，该参数可以生效。

(6)     （可选）为规则配置描述信息。

rule rule-id comment text

缺省情况下，未配置规则的描述信息。

1.5.3  配置IPv6高级ACL

1. 配置限制和指导

当ACL用于QoS策略的流分类或报文过滤功能时：

·     规则不支持配置fragment参数。

·     如果QoS策略或报文过滤功能应用于出方向，规则不支持配置routing、hop-by-hop、flow-label参数。

2. 配置步骤

(1)     进入系统视图。

system-view

(2)     创建IPv6高级ACL。

acl ipv6 advanced { acl-number | name acl-name } [ match-order { auto | config } ]

acl ipv6 number acl-number [ name acl-name ] [ match-order { auto | config } ]

(3)     （可选）配置ACL的描述信息。

description text

缺省情况下，未配置ACL的描述信息。

(4)     （可选）配置规则编号的步长。

step step-value [ start start-value ]

缺省情况下，规则编号的步长为5，起始值为0。

(5)     创建规则。

rule [ rule-id ] { deny | permit } protocol [ { { ack ack-value | fin fin-value | psh psh-value | rst rst-value | syn syn-value | urg urg-value } * | established } | counting | destination { dest-address dest-prefix | dest-address/dest-prefix | any } | destination-port operator port1 [ port2 ] | dscp dscp | flow-label flow-label-value | fragment | icmp6-type { icmp6-type icmp6-code | icmp6-message } | logging | routing [ type routing-type ] | hop-by-hop [ type hop-type ] | source { source-address source-prefix | source-address/source-prefix | any } | source-port operator port1 [ port2 ] | time-range time-range-name | vpn-instance vpn-instance-name ] *

logging参数是否生效取决于引用该ACL的模块是否支持日志记录功能，例如报文过滤支持日志记录功能，如果其引用的ACL规则中配置了logging参数，该参数可以生效。

(6)     （可选）为规则配置描述信息。

rule rule-id comment text

缺省情况下，未配置规则的描述信息。

1.6  配置二层ACL

1. 功能简介

二层ACL可根据报文的源MAC地址、目的MAC地址、802.1p优先级、链路层协议类型、报文的封装类型等二层信息来制订规则，对报文进行匹配。

2. 配置步骤

(1)     进入系统视图。

system-view

(2)     创建二层ACL。

acl mac { acl-number | name acl-name } [ match-order { auto | config } ]

acl number acl-number [ name acl-name ] [ match-order { auto | config } ]

(3)     （可选）配置ACL的描述信息。

description text

缺省情况下，未配置ACL的描述信息。

(4)     （可选）配置规则编号的步长。

step step-value [ start start-value ]

缺省情况下，规则编号的步长为5，起始值为0。

(5)     创建规则。

rule [ rule-id ] { deny | permit } [ cos dot1p | counting | dest-mac dest-address dest-mask | { lsap lsap-type lsap-type-mask | type protocol-type protocol-type-mask } | source-mac source-address source-mask | time-range time-range-name ] *

(6)     （可选）为规则配置描述信息。

rule rule-id comment text

缺省情况下，未配置规则的描述信息。

1.7  复制ACL

1. 功能简介

用户可通过复制一个已存在的ACL（即源ACL），来生成一个新的同类型ACL（即目的ACL）。除了ACL的编号和名称不同外，目的ACL与源ACL完全相同。

2. 配置限制和指导

目的ACL要与源ACL的类型相同，且目的ACL必须不存在，否则将导致复制ACL失败。

3. 配置步骤

(1)     进入系统视图。

system-view

(2)     复制并生成一个新的ACL。

acl [ ipv6 | mac ] copy { source-acl-number | name source-acl-name } to { dest-acl-number | name dest-acl-name }

1.8  应用ACL进行报文过滤

1.8.1  功能简介

ACL最基本的应用就是进行报文过滤。例如，将ACL规则应用到指定接口的入或出方向上，从而对该接口收到或发出的报文进行过滤。

1.8.2  在接口上应用ACL进行报文过滤

1. 配置限制和指导

本节中的“接口”指的是二层以太网接口和VLAN接口。

一个接口在一个方向上最多可应用3个ACL进行报文过滤，包括一个IPv4 ACL、一个IPv6 ACL以及一个二层ACL。

2. 配置步骤

(1)     进入系统视图。

system-view

(2)     进入接口视图。

interface interface-type interface-number

(3)     在接口上应用ACL进行报文过滤。

packet-filter [ ipv6 | mac ] { acl-number | name acl-name } { inbound | outbound } [ hardware-count ]

缺省情况下，未配置接口的报文过滤。

1.8.3  配置报文过滤日志信息或告警信息的生成与发送周期

1. 功能简介

报文过滤日志或告警信息的生成与发送周期起始于报文过滤中ACL匹配数据流的第一个数据包，报文过滤日志或告警信息包括周期内被匹配的报文数量以及所使用的ACL规则。在一个周期内：

·     对于规则匹配数据流的第一个数据包，设备会立即生成报文过滤日志或告警信息；

·     对于规则匹配数据流的其他数据包，设备将在周期结束后生成报文过滤日志或告警信息。

设备生成的报文过滤日志将发送给信息中心，有关信息中心的详细介绍，请参见“网络管理和监控配置指导”中的“信息中心”。

设备生成的告警信息将发送给SNMP，有关SNMP的详细介绍，请参见“网络管理和监控配置指导”中的“SNMP”。

2. 配置步骤

(1)     进入系统视图。

system-view

(2)     配置报文过滤日志信息或告警信息的生成与发送周期。

acl { logging | trap } interval interval

缺省情况下，报文过滤日志信息或告警信息的生成与发送周期为0分钟，即不记录报文过滤的日志和告警信息。

1.8.4  配置报文过滤的缺省动作

1. 功能简介

系统缺省的报文过滤动作为Permit，即允许未匹配上ACL规则的报文通过。通过本配置可更改报文过滤的缺省动作为Deny，即禁止未匹配上ACL规则的报文通过。

2. 配置步骤

(1)     进入系统视图。

system-view

(2)     配置报文过滤的缺省动作为Deny。

packet-filter default deny

缺省情况下，报文过滤的缺省动作为Permit，即允许未匹配上ACL规则的报文通过。

1.9  ACL显示和维护

在完成上述配置后，在任意视图下执行display命令可以显示ACL配置后的运行情况，通过查看显示信息验证配置的效果。

在用户视图下执行reset命令可以清除ACL的统计信息。

表1-3 ACL显示和维护

1.10  ACL典型配置举例

1.10.1  在接口上应用包过滤的ACL配置举例

1. 组网需求

·     某公司内的各部门之间通过Device实现互连，该公司的工作时间为每周工作日的8点到18点。

·     通过配置，允许总裁办在任意时间、财务部在工作时间访问财务数据库服务器，禁止其它部门在任何时间、财务部在非工作时间访问该服务器。

2. 组网图

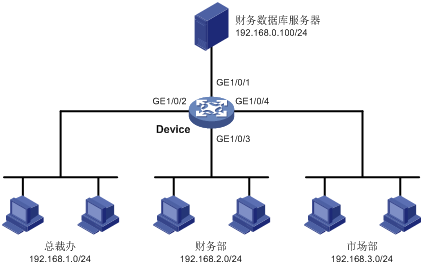

图1-1 ACL典型配置组网图

‌

3. 配置步骤

# 创建名为work的时间段，其时间范围为每周工作日的8点到18点。

<Device> system-view

[Device] time-range work 08:00 to 18:00 working-day

# 创建IPv4高级ACL 3000，并制订如下规则：允许总裁办在任意时间、财务部在工作时间访问财务数据库服务器，禁止其它部门在任何时间、财务部在非工作时间访问该服务器。

[Device] acl advanced 3000

[Device-acl-ipv4-adv-3000] rule permit ip source 192.168.1.0 0.0.0.255 destination 192.168.0.100 0

[Device-acl-ipv4-adv-3000] rule permit ip source 192.168.2.0 0.0.0.255 destination 192.168.0.100 0 time-range work

[Device-acl-ipv4-adv-3000] rule deny ip source any destination 192.168.0.100 0

[Device-acl-ipv4-adv-3000] quit

# 应用IPv4高级ACL 3000对接口GigabitEthernet1/0/1出方向上的报文进行过滤。

[Device] interface gigabitethernet 1/0/1

[Device-GigabitEthernet1/0/1] packet-filter 3000 outbound

[Device-GigabitEthernet1/0/1] quit

4. 验证配置

配置完成后，在各部门的PC（假设均为Windows XP操作系统）上可以使用ping命令检验配置效果，在Device上可以使用display acl命令查看ACL的配置和运行情况。例如在工作时间：
