09-UDP Helper配置
本章节下载： 09-UDP Helper配置 (153.94 KB)
UDP Helper（UDP中继转发）功能包括以下部分：
· 广播转单播UDP Helper：将指定UDP端口的广播报文转换为单播报文。
· 广播转组播UDP Helper：将指定UDP端口的广播报文转换为组播报文。
当网络中的主机需要通过发送广播报文，来获得网络配置或查询网络中其他设备的名称，但是，主机与服务器或待查询的设备不在同一个广播域时，主机就无法获得所需要的信息。
为解决上述问题，设备提供了广播转单播UDP Helper功能。通过该功能可以实现对指定UDP端口的广播报文进行中继转发，即将指定UDP端口的广播报文转换为单播报文发送给指定的目的服务器，起到中继的作用。
开启广播转单播UDP Helper功能后，如果设备接收到UDP广播报文，将根据报文的UDP目的端口号来判断是否要对其中继转发，并进行相应的处理：
· 如果报文的UDP目的端口号与配置的需要中继转发的UDP端口号匹配，则复制一份报文，修改IP报文头的目的IP地址，将报文发给指定的目的服务器；
· 如果报文的UDP目的端口号与配置的需要中继转发的UDP端口号不匹配，则不对报文进行处理。
(1) 进入系统视图。
system-view
(2) 开启UDP Helper功能。
udp-helper enable
缺省情况下，UDP Helper功能处于关闭状态。
(3) 配置需要中继转发的报文的目的UDP端口。
udp-helper port { port-number | dns | netbios-ds | netbios-ns | tacacs | tftp | time }
缺省情况下，未配置需要中继转发的报文的目的UDP端口。
UDP Helper功能不能中继转发DHCP广播报文，即中继转发的UDP端口不能配置为67和68。
设备上最多可以配置256个需要中继转发的UDP端口。
(4) 进入接口视图。
interface interface-type interface-number
(5) 配置广播转单播中继转发的目的服务器。
udp-helper server ip-address [ global | vpn-instance vpn-instance-name ]
缺省情况下，未配置广播转单播中继转发的目的服务器。
请在接收广播报文的入接口上配置广播转单播中继转发目的服务器。
一个接口上最多可以配置的广播中继个数为20个（包括广播转单播和广播转组播）。
在某些特定组网下，网络中的中间设备通过广播转发报文，边缘设备通过组播转发报文，在广播转发的最后一跳可以通过配置广播转组播UDP Helper将广播报文转换成组播报文。
配置广播转组播UDP Helper功能后，当设备收到UDP广播报文时，如果该报文的UDP目的端口号与配置的需要中继转发的UDP端口号匹配，则查找配置的广播到组播的映射，如果查找成功则复制一份报文，修改IP报文头的目的IP地址为组播地址，将报文组播出去。
(1) 进入系统视图。
system-view
(2) 开启UDP Helper功能。
udp-helper enable
缺省情况下，UDP Helper功能处于关闭状态。
(3) 配置需要中继转发的报文的目的UDP端口。
udp-helper port { port-number | dns | netbios-ds | netbios-ns | tacacs | tftp | time }
缺省情况下，未配置需要中继转发的报文的目的UDP端口。
UDP Helper功能不能中继转发DHCP广播报文，即中继转发的UDP端口不能配置为67和68。
设备上最多可以配置256个需要中继转发的UDP端口。
(4) 进入接口视图。
interface interface-type interface-number
(5) 配置广播转组播中继转发。
udp-helper broadcast-map multicast-address [ acl acl-number ]
缺省情况下，未配置广播转组播中继转发。
请在接收广播报文的入接口上配置广播转组播中继转发。
一个接口上最多可以配置的广播中继个数为20个（包括广播转单播和广播转组播）。
在完成上述配置后，在任意视图下执行display命令可以显示配置广播转单播UDP Helper功能后的运行情况，通过查看显示信息验证配置的效果。
在用户视图下，执行reset命令可以清除广播转单播中继转发的报文统计数目。
表1-1 UDP Helper显示和维护
|
操作 |
命令 |
|
显示广播转单播中继转发的相关信息 |
display udp-helper interface interface-type interface-number |
|
清除广播转单播中继转发的报文统计数目 |
reset udp-helper statistics |
如图1-1所示，Switch A的VLAN接口1的IP地址为10.110.1.1/16，连接到网段10.110.0.0/16。配置将目的UDP端口号为55的广播报文，中继转发到目的服务器10.2.1.1/16。
图1-1 广播转单播UDP Helper配置举例组网图
用户需保证Switch A到网段10.2.0.0/16路由可达。
# 开启UDP Helper功能。
<SwitchA> system-view
[SwitchA] udp-helper enable
# 配置需要中继转发的报文的目的UDP端口为55。
[SwitchA] udp-helper port 55
# 配置接口地址为10.110.1.1/16，且接口允许接收定向广播报文。
[SwitchA] interface vlan-interface 1
[SwitchA-Vlan-interface1] ip address 10.110.1.1 16
[SwitchA-Vlan-interface1] ip forward-broadcast
# 配置广播转单播中继转发的目的服务器地址为10.2.1.1。
[SwitchA-Vlan-interface1] udp-helper server 10.2.1.1
# 显示VLAN接口1的UDP中继转发相关信息。
[SwitchA-Vlan-interface1] display udp-helper interface vlan-interface 1
Interface Server VPN instance Server address Packets sent
Vlan-interface1 N/A 10.2.1.1 5

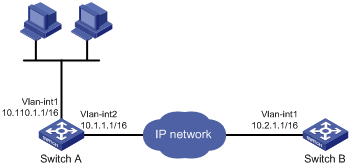

如图1-2所示，Switch A的VLAN接口1的IP地址为10.110.1.1/16，连接到网段10.110.0.0/16，Switch B的VLAN接口1在组播组225.1.1.1里。
配置将目的UDP端口号为55的广播报文，转换为目的地址为225.1.1.1的组播报文。
图1-2 UDP Helper广播转组播配置举例组网图
用户需保证Switch A到网段10.2.0.0/16路由可达。
# 开启UDP Helper功能。
<SwitchA> system-view
[SwitchA] udp-helper enable
# 配置需要中继转发的报文的目的UDP端口为55。
[SwitchA] udp-helper port 55
# 配置接口地址为10.110.1.1/16，且接口允许接收定向广播报文。
[SwitchA] interface vlan-interface 1
[SwitchA-Vlan-interface1] ip address 10.110.1.1 16
[SwitchA-Vlan-interface1] ip forward-broadcast
# 配置广播转组播中继转发的组播地址为225.1.1.1。
[SwitchA-Vlan-interface1] udp-helper broadcast-map 225.1.1.1
[SwitchA-Vlan-interface1] quit
# 全局配置开启组播路由，在广播报文的入接口上配置组播协议PIM-DM，允许组播转发，并将入接口加入组播组225.1.1.1。
[SwitchA] multicast routing
[SwitchA-mrib] quit
[SwitchA] interface vlan-interface 1
[SwitchA-Vlan-interface1] pim dm
[SwitchA-Vlan-interface1] igmp enable
[SwitchA-Vlan-interface1] igmp static-group 225.1.1.1
[SwitchA-Vlan-interface1] quit
# 在交换机A的VLAN接口2上配置组播协议，允许转换后的组播报文从该口出。
[SwitchA] interface vlan-interface 2
[SwitchA-Vlan-interface2] pim dm
[SwitchA-Vlan-interface2] igmp enable
[SwitchA-Vlan-interface2] igmp static-group 225.1.1.1
通过抓包，分析发现Switch B能接收到来自SwitchA转发的组播报文。
