12-IPv6组播路由与转发配置
本章节下载： 12-IPv6组播路由与转发配置 (227.07 KB)
1.8.1 配置在所有vlan内泛洪RPF检查失败的IPv6组播数据报文
1.8.2 配置在特定VLAN内组播RPF检查失败的IPv6组播数据报文
1.8.3 配置将RPF检查失败的IPv6组播数据报文上送给CPU进行处理
1.9 配置IPv6组播数据在Super VLAN内的各Sub VLAN之间互通
每个IPv6组播路由协议都有一个自身的路由表，综合成一个总的IPv6组播路由表，由一系列（S，G）和（*，G）表项组成，即由组播源S向IPv6组播组G发送IPv6组播数据的IPv6组播路由信息。其中最优IPv6组播路由下发到IPv6组播转发表中，控制IPv6组播数据的转发。IPv6组播传输路径上的设备根据IPv6组播转发表转发IPv6组播数据的同时还需执行RPF（Reverse Path Forwarding，逆向路径转发）机制确保IPv6组播数据沿正确路径传输。
IPv6组播路由协议在创建和维护IPv6组播路由表项时，运用了RPF（Reverse Path Forwarding，逆向路径转发）检查机制，以确保IPv6组播数据能够沿正确的路径传输，同时还能避免由于各种原因而造成的环路。
执行RPF检查的过程如下：
(1) 首先，以“报文源”的IPv6地址为目的地址，分别从IPv6单播路由表和IPv6 MBGP路由表中各选出一条最优路由。
根据IPv6组播报文传输的具体情况不同，“报文源”所代表的具体含义也不同：
如果当前报文沿从组播源到接收者或RP（Rendezvous Point，汇集点）的SPT（Shortest Path Tree，最短路径树）进行传输，则以组播源为“报文源”进行RPF检查。
如果当前报文沿从RP到接收者的RPT（Rendezvous Point Tree，共享树）进行传输，或者沿从组播源到RP的组播源侧RPT进行传输，则都以RP为“报文源”进行RPF检查。
如果当前报文为BSR（Bootstrap Router，自举路由器）报文，沿从BSR到各设备的路径进行传输，则以BSR为“报文源”进行RPF检查。
有关SPT、RPT、组播源侧RPT、RP和BSR的详细介绍，请参见“IP组播配置指导”中的“IPv6 PIM”。
(2) 然后，从这些最优路由中再选出一条作为RPF路由。选取规则如下：
· 如果配置了按照最长匹配选择路由，则：
¡ 选择前缀长度最长的路由。
¡ 如果前缀长度相同，则选择路由优先级最高的路由。
¡ 如果路由优先级也相同，则按照IPv6 MBGP路由、IPv6单播路由的顺序进行选择。
¡ 如果存在等价路由，则选择下一跳的IPv6地址较大者。
· 如果没有配置按照最长匹配选择路由，则：
¡ 选择路由优先级最高的路由。
¡ 如果路由优先级相同，则按照IPv6 MBGP路由、IPv6单播路由的顺序进行选择。
¡ 如果存在等价路由，则选择下一跳的IPv6地址较大者。
RPF路由中包含有RPF接口和RPF邻居的信息，不论RPF路由为IPv6单播路由还是IPv6 MBGP路由，该路由表项的出接口都是RPF接口，下一跳都是RPF邻居。
(3) 最后，判断报文实际到达的接口与RPF接口是否相同：
· 相同，RPF检查通过。
· 不同，RPF检查失败。
对每一个收到的IPv6组播数据报文都进行RPF检查会给设备带来较大负担，而利用IPv6组播转发表可以解决这个问题。在建立IPv6组播路由和转发表时，会把IPv6组播数据报文（S，G）的RPF接口记录为（S，G）表项的入接口。当设备收到IPv6组播数据报文（S，G）后，查找IPv6组播转发表：
· 如果IPv6组播转发表中不存在（S，G）表项，则对该报文执行RPF检查，将其RPF接口作为入接口，结合相关路由信息创建相应的表项，并下发到IPv6组播转发表中：
¡ 若该报文实际到达的接口正是其RPF接口，则RPF检查通过，向所有的出接口转发该报文；
¡ 若该报文实际到达的接口不是其RPF接口，则RPF检查失败，丢弃该报文。
· 如果IPv6组播转发表中已存在（S，G）表项，且该报文实际到达的接口与入接口相匹配，则向所有的出接口转发该报文。
· 如果IPv6组播转发表中已存在（S，G）表项，但该报文实际到达的接口与入接口不匹配，则对此报文执行RPF检查：
¡ 若其RPF接口与入接口一致，则说明（S，G）表项正确，丢弃这个来自错误路径的报文；
¡ 若其RPF接口与入接口不符，则说明（S，G）表项已过时，于是把入接口更新为RPF接口。如果该报文实际到达的接口正是其RPF接口，则向所有的出接口转发该报文，否则将其丢弃。
图1-1 RPF检查过程

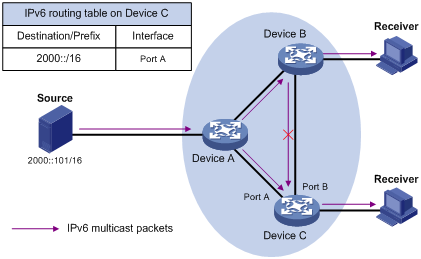

如图1-1所示，假设网络中IPv6单播路由畅通，未配置IPv6 MBGP。IPv6组播报文（S，G）沿从组播源（Source）到接收者（Receiver）的SPT进行传输。假定Device C上的IPv6组播转发表中已存在（S，G）表项，其记录的入接口为Port A：
· 如果该IPv6组播报文从接口Port A到达Device C，与（S，G）表项的入接口相匹配，则向所有的出接口转发该报文。
· 如果该IPv6组播报文从接口Port B到达Device C，与（S，G）表项的入接口不匹配，则对其执行RPF检查：通过查找IPv6单播路由表发现到达Source的出接口（即RPF接口）是Port A，与（S，G）表项的入接口一致。这说明（S，G）表项是正确的，该报文来自错误的路径，RPF检查失败，于是丢弃该报文。
IPv6 Mtrace功能可以用来跟踪IPv6组播数据在组播网络中经过的路径。
· LHR（Last-hop Router，最后一跳路由器）：在指定组播网络中，如果某路由器有一个接口的IPv6地址与指定目的端IPv6地址在同一个网段内，且能够向该网段转发特定的组播流，则称该路由器为最后一跳路由器。
· FHR（First-hop Router，第一跳路由器）：与组播源直连的路由器。
· Client（客户端）：触发组播路径跟踪的路由器。
(1) 客户端向指定目的端发送最大TTL的查询报文（Query Message）。
(2) 最后一跳路由器收到查询报文后，在该报文上添加本地转发信息，将其转换成请求报文（Request Message），并向上游邻居转发该请求报文。
(3) 路径中的每台路由器都在收到的请求报文后添加本地转发信息，并向上游邻居发送。
(4) 第一跳路由器在收到请求报文后，同样添加本地转发信息，然后将其报文类型改为回应报文（Reply Message），向客户端发送。
(5) 客户端收到回应报文后解析其中的转发信息并显示该信息。
IPv6组播路由与转发配置任务如下：
(1) 使能IPv6组播路由
(2) （可选）配置按照最长匹配选择RPF路由
(3) （可选）配置 IPv6组播负载分担
(4) （可选）配置IPv6组播转发边界
(5) （可选）处理RPF检查失败的IPv6组播数据报文
¡ 配置在所有vlan内泛洪RPF检查失败的IPv6组播数据报文
¡ 配置在特定VLAN内组播RPF检查失败的IPv6组播数据报文
¡ 配置将RPF检查失败的IPv6组播数据报文上送给CPU进行处理
(6) （可选）配置IPv6组播数据在Super VLAN内的各Sub VLAN之间互通
(7) （可选）配置IPv6组播路径跟踪功能
在配置IPv6组播路由与转发之前，需配置任一IPv6单播路由协议，实现域内网络层互通。
配置各项三层IPv6组播功能之前，必须先使能IPv6组播路由。
(1) 进入系统视图。
system-view
(2) 使能IPv6组播路由，并进入IPv6 MRIB（Multicast Routing Information Base，组播路由信息库）视图。
ipv6 multicast routing
缺省情况下，IPv6组播路由处于关闭状态。
在未配置按照最长匹配选择RPF路由之前，RPF检查以最优路由作为RPF路由。在配置按照最长匹配选择RPF路由之后，RPF检查将按照最长匹配选择RPF路由。有关RPF路由选择的详细介绍，请参见“1.1.1 1. RPF检查过程”。
system-view
(2) 进入IPv6 MRIB视图。
ipv6 multicast routing
(3) 配置按照最长匹配选择RPF路由。
longest-match
缺省情况下，选择路由优先级最高的路由作为RPF路由。
用户通过配置根据组播源或组播源组进行IPv6组播流量的负载分担，可以优化存在多条IPv6组播数据流时的网络流量。
(1) 进入系统视图。
system-view
(2) 进入IPv6 MRIB视图。
ipv6 multicast routing
(3) 配置对IPv6组播流量进行负载分担。
load-splitting { source | source-group }
缺省情况下，不对IPv6组播流量进行负载分担。
IPv6组播信息在网络中的转发并不是漫无边际的，每个IPv6组播组对应的IPv6组播信息都必须在确定的范围内传递。IPv6组播转发边界可以限制IPv6组播协议报文的收发，为指定范围或Scope值的IPv6组播组划定了边界条件。如果IPv6组播报文的目的地址与边界条件匹配，就停止转发。当在一个接口上配置了IPv6组播转发边界后，将不能从该接口转发IPv6组播报文（包括本机发出的IPv6组播报文），并丢弃该接口接收到的IPv6组播报文。
进行本配置不需要使能IPv6组播路由。
(1) 进入系统视图。
system-view
(2) 进入接口视图。
interface interface-type interface-number
(3) 配置IPv6组播转发边界。
ipv6 multicast boundary { ipv6-group-address prefix-length | scope { scope-id | admin-local | global | organization-local | site-local } }
缺省情况下，接口上未配置任何IPv6组播组的转发边界。
在某些特定组网环境下，会出现RPF检查失败的VLAN接口下存在接收者的情况，为了让这些接收者也能收到RPF检查失败的IPv6组播数据报文，可以将这些报文在所有VLAN内泛洪。
进行本配置不需要使能IPv6组播路由。
(1) 进入系统视图。
system-view
(2) 配置在所有VLAN内泛洪RPF检查失败的IPv6组播数据报文。
ipv6 multicast rpf-fail-pkt flooding
缺省情况下，不在VLAN内泛洪RPF检查失败的IPv6组播数据报文。
(3) 退回用户视图。
quit
(4) 清除IPv6组播转发表中的转发项。
reset ipv6 multicast forwarding-table all
reset ipv6 multicast forwarding-table命令的目的是让设备更新硬件表项，执行本命令后，ipv6 multicast rpf-fail-pkt flooding命令才能生效。
在某些特定组网环境下，会出现RPF检查失败的VLAN接口下存在接收者的情况，为了让这些接收者也能收到RPF检查失败的IPv6组播数据报文，可以将这些报文特定VLAN内组播。
要进行组播RPF检查失败的IPv6组播数据报文的VLAN必须使能了MLD Snooping且对应VLAN接口上配置有三层IPv6组播协议（MLD或IPv6 PIM）。当VLAN内有相应的MLD Snooping转发表项时，便在该VLAN内组播。
进行本配置不需要使能IPv6组播路由。
(1) 进入系统视图。
system-view
(2) 配置在所有VLAN内泛洪RPF检查失败的IPv6组播数据报文。
ipv6 multicast rpf-fail-pkt flooding
缺省情况下，不在VLAN内泛洪RPF检查失败的IPv6组播数据报文。
(3) 进入VLAN接口视图。
interface vlan-interface vlan-interface-id
(4) 配置在当前VLAN内组播RPF检查失败的IPv6组播数据报文。
ipv6 multicast rpf-fail-pkt bridging
执行本命令前必须执行ipv6 multicast rpf-fail-pkt flooding命令。
缺省情况下，不在VLAN内组播RPF检查失败的IPv6组播数据报文。
(5) 退回系统视图。
quit
(6) 退回用户视图。
quit
(7) 清除动态MLD Snooping转发表的信息。
reset mld-snooping group all [ vlan vlan-id ]
执行本命令后，ipv6 multicast rpf-fail-pkt bridging命令才能生效。
有关reset mld-snooping group命令的详细介绍，请参见“IP组播命令参考”中的“MLD Snooping”。
在以下两种情况下，需要将RPF检查失败的IPv6组播数据报文上送给CPU进行处理：
· 如果IPv6组播数据报文从IPv6组播转发表项的出接口到达，则RPF检查失败，需要将该报文上送给CPU进行处理，以触发Assert机制剪枝多余的IPv6组播流量。
· 在RPT向SPT切换时，如果SPT与RPT在DR（Designated Router，指定路由器）上的入接口不同，为了使DR能感知到SPT上组播流量的到达，就需要将到达SPT入接口但RPF检查失败（剪枝RPT前的RPF接口是RPT的入接口）的IPv6组播数据报文上送给CPU进行处理。
有关Assert机制、DR以及RPT向SPT切换的详细介绍，请参见“IP组播配置指导”中的“IPv6 PIM”。
进行本配置不需要使能IPv6组播路由。
(1) 进入系统视图。
system-view
(2) 配置把RPF检查失败的IPv6组播数据报文上送CPU处理。
ipv6 multicast rpf-fail-pkt trap-to-cpu
缺省情况下，不把RPF检查失败的IPv6组播数据报文上送CPU处理。
(3) 退回用户视图。
quit
(4) 清除IPv6组播转发表中的转发项。
reset ipv6 multicast forwarding-table all
执行本命令后，ipv6 multicast rpf-fail-pkt trap-to-cpu命令才能生效。
一个Super VLAN内可以有多个Sub VLAN，不同Sub VLAN之间相互隔离。通过本配置可以使IPv6组播数据在同一Super VLAN内的各Sub VLAN之间互通。有关Super VLAN及其Sub VLAN的详细介绍，请参见“二层技术-以太网交换配置指导”中的“VLAN”。
(1) 进入系统视图。
system-view
(2) 进入VLAN接口视图。
interface vlan-interface interface-number
(3) 配置IPv6组播数据在Super VLAN内的各Sub VLAN之间互通。
ipv6 multicast forwarding supervlan community
缺省情况下，IPv6组播数据在Super VLAN内的各Sub VLAN之间隔离。
(4) 退回系统视图。
quit
(5) 退回用户视图。
quit
(6) 清除所有以Super VLAN接口为入接口的转发表项。
reset ipv6 multicast forwarding-table incoming-interface { interface-type interface-number }
执行本命令后，ipv6 multicast forwarding supervlan community命令才能生效。
跟踪路径上所有设备必须配置相同的UDP端口号，并保证UDP端口号没有被其他业务使用。
(1) 进入系统视图。
system-view
(2) （可选）配置IPv6 Mtrace服务使用的UDP端口号。
ipv6 mtrace-service port number
缺省情况下，IPv6 Mtrace服务使用的UDP端口号为10240。
(3) 利用IPv6 Mtrace功能跟踪IPv6组播数据的传输路径。
mtrace v2 ipv6 { source-address | group-address } * [ destination address | port number | wait-time time | max-hop count ] * [ verbose ]
本命令指定的端口号与上一条命令配置的UDP端口号相同。
执行reset命令清除IPv6组播路由表或IPv6组播转发表中的信息，可能导致IPv6组播信息无法正常传输。
在完成上述配置后，在任意视图下执行display命令可以显示配置后IPv6组播路由与转发的运行情况，通过查看显示信息验证配置的效果。
在用户视图下执行reset命令可以清除IPv6组播路由与转发的统计信息。
表1-1 IPv6组播路由与转发显示和维护
|
操作 |
命令 |
|
显示IPv6 MRIB维护的接口信息 |
display ipv6 mrib interface [ interface-type interface-number ] |
|
显示IPv6组播边界的信息 |
display ipv6 multicast boundary { group [ ipv6-group-address [ prefix-length ] ] | scope [ scope-id ] } [ interface interface-type interface-number ] |
|
显示IPv6组播快速转发表项信息 |
display ipv6 multicast fast-forwarding cache [ ipv6-source-address | ipv6-group-address ] * [ slot slot-number ] |
|
显示IPv6组播转发的事件统计信息 |
display ipv6 multicast forwarding event [ slot slot-number ] |
|
显示IPv6组播转发表的信息 |
display ipv6 multicast forwarding-table [ ipv6-source-address [ prefix-length ] | ipv6-group-address [ prefix-length ] | incoming-interface interface-type interface-number | outgoing-interface { exclude | include | match } interface-type interface-number | slot slot-number | statistics ] * |
|
显示IPv6组播路由表的信息 |
display ipv6 multicast routing-table [ ipv6-source-address [ prefix-length ] | ipv6-group-address [ prefix-length ] | incoming-interface interface-type interface-number | outgoing-interface { exclude | include | match } interface-type interface-number ] * |
|
显示IPv6组播源的RPF信息 |
display ipv6 multicast rpf-info ipv6-source-address [ ipv6-group-address ] |
|
清除IPv6组播快速转发表中的转发项 |
reset ipv6 multicast fast-forwarding cache { { ipv6-source-address | ipv6-group-address } * | all } [ slot slot-number ] |
|
清除IPv6组播转发的事件统计信息 |
reset ipv6 multicast forwarding event |
|
清除IPv6组播转发表中的转发项 |
reset ipv6 multicast forwarding-table { { ipv6-source-address [ prefix-length ] | ipv6-group-address [ prefix-length ] | incoming-interface { interface-type interface-number } } * | all } |
|
清除IPv6组播路由表中的路由项 |
reset ipv6 multicast routing-table { { ipv6-source-address [ prefix-length ] | ipv6-group-address [ prefix-length ] | incoming-interface interface-type interface-number } * | all } |
清除IPv6组播路由表中的路由项后，IPv6组播转发表中的相应表项也将随之删除。
清除IPv6组播转发表中的转发项后，IPv6组播路由表中的相应表项也将随之删除。
