07-Monitor Link配置
本章节下载： 07-Monitor Link配置 (198.50 KB)
1.6.2 在Monitor Link组视图下配置Monitor Link组的成员接口
1.6.3 在接口视图下配置Monitor Link组的成员接口
1.7 配置触发Monitor Link组状态切换的上行接口阈值
Monitor Link是一种接口联动方案，通过监控设备的上行接口，根据其up/down状态的变化来触发下行接口up/down状态的变化，从而触发下游设备上的拓扑协议进行链路的切换。

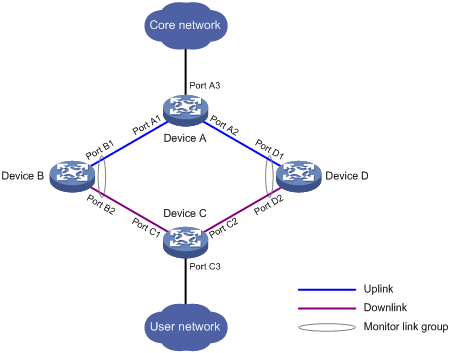

图1-1 Monitor Link应用场景示意图
每个Monitor Link组都由上行接口和下行接口这两种成员接口组成，一个Monitor Link组可以有多个上行接口或下行接口，但一个接口只能属于一个Monitor Link组。
· 上行接口是被监控的接口，其所在链路被称为上行链路。
· 下行接口是监控接口，其所在链路被称为下行链路。
如图1-1所示，Device B的接口Port B1和Port B2组成了一个Monitor Link组，其中Port B1为上行接口，该接口所在的链路为上行链路；Port B2为下行接口，该接口所在的链路为下行链路。Device D上的情形也与Device B类似。
每个Monitor Link组独立进行上行接口的监控和下行接口的联动。当Monitor Link组中状态为up的上行接口个数低于上行接口阈值时，Monitor Link组就处于down状态，并将强制使其所有下行接口的状态都变为down；而状态为up的上行接口个数大于或等于上行接口阈值时，Monitor Link组的状态就恢复为up，并使其所有下行接口的状态都恢复为up。
· 请勿通过接口开关命令来干预Monitor Link组中下行接口的状态。
· 通过延时回切机制可以避免由于Monitor Link组上行链路震荡而导致的下行链路频繁切换。当Monitor Link组的上行接口恢复为up状态并维持了一段时间之后，下行接口才恢复为up状态，这段时间就称为Monitor Link组下行接口的回切延时。
Monitor Link配置任务如下：
(2) 创建Monitor Link组
(4) （可选）配置触发Monitor Link组状态切换的上行接口阈值
(5) （可选）配置Monitor Link组下行接口的回切延时
全局开启Monitor Link协议后，Monitor Link组才会生效；全局关闭Monitor Link协议后，所有Monitor Link组失效，之前由Monitor Link协议联动触发更改状态为down的下行接口将恢复联动触发前的状态。
(1) 进入系统视图。
system-view
(2) 全局开启Monitor Link协议。
undo monitor-link disable
缺省情况下，Monitor Link协议处于全局开启状态。
(1) 进入系统视图。
system-view
(2) 创建Monitor Link组，并进入Monitor Link组视图。
monitor-link group group-id
· 一个接口只能属于一个Monitor Link组。
· 建议先配置Monitor Link的上行接口，以避免下行接口出现不必要的down/up状态变化。
· 如果已将一个聚合组的选中端口配置为Monitor Link组的下行接口，请勿再将该聚合组的非选中端口配置为该Monitor Link组的上行接口。
· 不允许将一个聚合接口及其所对应聚合组的成员端口加入同一个Monitor Link组中。
· 可在Monitor Link组视图或接口视图下配置Monitor Link组的成员接口，各视图下的配置效果相同。可配置为Monitor Link组成员接口的接口包括二层以太网接口、二层聚合接口。
(1) 进入系统视图。
system-view
(2) 进入Monitor Link组视图。
monitor-link group group-id
(3) 配置Monitor Link组的成员接口。
port interface-type interface-number { downlink | uplink }
缺省情况下，Monitor Link组中不存在成员接口。
(1) 进入系统视图。
system-view
(2) 进入接口视图。
interface interface-type interface-number
(3) 配置接口为Monitor Link组的成员接口。
port monitor-link group group-id { downlink | uplink }
缺省情况下，接口不是Monitor Link组的成员接口。
(1) 进入系统视图。
system-view
(2) 进入Monitor Link组视图。
monitor-link group group-id
(3) 配置触发Monitor Link组状态切换的上行接口阈值。
uplink up-port-threshold number-of-port
缺省情况下，触发Monitor Link组状态切换的上行接口阈值为1。
(1) 进入系统视图。
system-view
(2) 进入Monitor Link组视图。
monitor-link group group-id
(3) 配置Monitor Link组下行接口的回切延时。
downlink up-delay delay
缺省情况下，Monitor Link组下行接口的回切延时为0秒，即上行接口up后，下行接口立刻恢复为up状态。
在完成上述配置后，在任意视图下执行display命令可以显示配置后Monitor Link组的运行情况。
表1-1 Monitor Link显示和维护
|
操作 |
命令 |
|
显示Monitor Link组的信息 |
display monitor-link group { group-id | all } |
· 在图1-2所示的组网中，Device C为Smart Link设备，Device A、Device B和Device D为相关设备。Device C上VLAN 1～30的流量通过Smart Link组双上行到Device A。
· 通过配置，在Device C上实现双上行链路的灵活备份，并且当Device A与Device B（或Device D）之间出现链路故障时，Device C能够感知到这个故障并完成其上行链路的切换。
有关Smart Link的详细介绍和配置，请参见“可靠性配置指导”中的“Smart Link”。

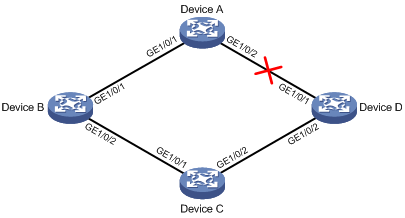

图1-2 Monitor Link典型配置组网图
(1) 配置Device C
# 创建VLAN 1～30，将这些VLAN都映射到MSTI 1上，并激活MST域的配置。
<DeviceC> system-view
[DeviceC] vlan 1 to 30
[DeviceC] stp region-configuration
[DeviceC-mst-region] instance 1 vlan 1 to 30
[DeviceC-mst-region] active region-configuration
[DeviceC-mst-region] quit
# 分别关闭端口GigabitEthernet1/0/1和GigabitEthernet1/0/2，在这两个端口上分别关闭生成树协议，并将端口配置为Trunk端口且允许VLAN 1～30通过。
[DeviceC] interface gigabitethernet 1/0/1
[DeviceC-GigabitEthernet1/0/1] shutdown
[DeviceC-GigabitEthernet1/0/1] undo stp enable
[DeviceC-GigabitEthernet1/0/1] port link-type trunk
[DeviceC-GigabitEthernet1/0/1] port trunk permit vlan 1 to 30
[DeviceC-GigabitEthernet1/0/1] quit
[DeviceC] interface gigabitethernet 1/0/2
[DeviceC-GigabitEthernet1/0/2] shutdown
[DeviceC-GigabitEthernet1/0/2] undo stp enable
[DeviceC-GigabitEthernet1/0/2] port link-type trunk
[DeviceC-GigabitEthernet1/0/2] port trunk permit vlan 1 to 30
[DeviceC-GigabitEthernet1/0/2] quit
# 创建Smart Link组1，并配置其保护VLAN为MSTI 1所映射的VLAN。
[DeviceC] smart-link group 1
[DeviceC-smlk-group1] protected-vlan reference-instance 1
# 配置Smart Link组1的主端口为GigabitEthernet1/0/1，从端口为GigabitEthernet1/0/2。
[DeviceC-smlk-group1] port gigabitethernet 1/0/1 primary
[DeviceC-smlk-group1] port gigabitethernet 1/0/2 secondary
# 在Smart Link组1中使能发送Flush报文的功能。
[DeviceC-smlk-group1] flush enable
[DeviceC-smlk-group1] quit
# 重新开启端口GigabitEthernet1/0/1和GigabitEthernet1/0/2。
[DeviceC] interface gigabitethernet 1/0/1
[DeviceC-GigabitEthernet1/0/1] undo shutdown
[DeviceC-GigabitEthernet1/0/1] quit
[DeviceC] interface gigabitethernet 1/0/2
[DeviceC-GigabitEthernet1/0/2] undo shutdown
[DeviceC-GigabitEthernet1/0/2] quit
(2) 配置Device A
# 创建VLAN 1～30。
<DeviceA> system-view
[DeviceA] vlan 1 to 30
# 分别将端口GigabitEthernet1/0/1和GigabitEthernet1/0/2配置为Trunk端口且允许VLAN 1～30通过，并在这些端口上都使能接收Flush报文的功能。
[DeviceA] interface gigabitethernet 1/0/1
[DeviceA-GigabitEthernet1/0/1] port link-type trunk
[DeviceA-GigabitEthernet1/0/1] port trunk permit vlan 1 to 30
[DeviceA-GigabitEthernet1/0/1] smart-link flush enable
[DeviceA-GigabitEthernet1/0/1] quit
[DeviceA] interface gigabitethernet 1/0/2
[DeviceA-GigabitEthernet1/0/2] port link-type trunk
[DeviceA-GigabitEthernet1/0/2] port trunk permit vlan 1 to 30
[DeviceA-GigabitEthernet1/0/2] smart-link flush enable
[DeviceA-GigabitEthernet1/0/2] quit
(3) 配置Device B
# 创建VLAN 1～30。
<DeviceB> system-view
[DeviceB] vlan 1 to 30
# 分别将端口GigabitEthernet1/0/1和GigabitEthernet1/0/2配置为Trunk端口且允许VLAN 1～30通过，在端口GigabitEthernet1/0/2上关闭生成树协议，并在这些端口上都使能接收Flush报文的功能。
[DeviceB] interface gigabitethernet 1/0/1
[DeviceB-GigabitEthernet1/0/1] port link-type trunk
[DeviceB-GigabitEthernet1/0/1] port trunk permit vlan 1 to 30
[DeviceB-GigabitEthernet1/0/1] smart-link flush enable
[DeviceB-GigabitEthernet1/0/1] quit
[DeviceB] interface gigabitethernet 1/0/2
[DeviceB-GigabitEthernet1/0/2] undo stp enable
[DeviceB-GigabitEthernet1/0/2] port link-type trunk
[DeviceB-GigabitEthernet1/0/2] port trunk permit vlan 1 to 30
[DeviceB-GigabitEthernet1/0/2] smart-link flush enable
[DeviceB-GigabitEthernet1/0/2] quit
# 创建Monitor Link组1，并配置该组的上行接口为GigabitEthernet1/0/1，下行接口为GigabitEthernet1/0/2。
[DeviceB] monitor-link group 1
[DeviceB-mtlk-group1] port gigabitethernet 1/0/1 uplink
[DeviceB-mtlk-group1] port gigabitethernet 1/0/2 downlink
[DeviceB-mtlk-group1] quit
(4) 配置Device D
# 创建VLAN 1～30。
<DeviceD> system-view
[DeviceD] vlan 1 to 30
# 分别将端口GigabitEthernet1/0/1和GigabitEthernet1/0/2配置为Trunk端口且允许VLAN 1～30通过，在端口GigabitEthernet1/0/2上关闭生成树协议，并在这些端口上都使能接收Flush报文的功能。
[DeviceD] interface gigabitethernet 1/0/1
[DeviceD-GigabitEthernet1/0/1] port link-type trunk
[DeviceD-GigabitEthernet1/0/1] port trunk permit vlan 1 to 30
[DeviceD-GigabitEthernet1/0/1] smart-link flush enable
[DeviceD-GigabitEthernet1/0/1] quit
[DeviceD] interface gigabitethernet 1/0/2
[DeviceD-GigabitEthernet1/0/2] undo stp enable
[DeviceD-GigabitEthernet1/0/2] port link-type trunk
[DeviceD-GigabitEthernet1/0/2] port trunk permit vlan 1 to 30
[DeviceD-GigabitEthernet1/0/2] smart-link flush enable
[DeviceD-GigabitEthernet1/0/2] quit
# 创建Monitor Link组1，并配置该组的上行接口为GigabitEthernet1/0/1，下行接口为GigabitEthernet1/0/2。
[DeviceD] monitor-link group 1
[DeviceD-mtlk-group1] port gigabitethernet 1/0/1 uplink
[DeviceD-mtlk-group1] port gigabitethernet 1/0/2 downlink
[DeviceD-mtlk-group1] quit
通过使用display monitor-link group命令可以查看各设备上Monitor Link组的信息。例如当Device A的端口GigabitEthernet1/0/2由于链路故障而down掉时：
# 显示Device B上Monitor Link组1的信息。
[DeviceB] display monitor-link group 1
Monitor link group 1 information:
Group status : UP
Downlink up-delay: 0(s)
Last-up-time : 16:38:26 2012/4/21
Last-down-time : 16:37:20 2012/4/21
Up-port-threshold: 1
Member Role Status
--------------------------------------------
GE1/0/1 UPLINK UP
GE1/0/2 DOWNLINK UP
# 显示Device D上Monitor Link组1的信息。
[DeviceD] display monitor-link group 1
Monitor link group 1 information:
Group status : DOWN
Downlink up-delay: 0(s)
Last-up-time : 16:37:20 2012/4/21
Last-down-time : 16:38:26 2012/4/21
Up-port-threshold: 1
Member Role Status
--------------------------------------------
GE1/0/1 UPLINK DOWN
GE1/0/2 DOWNLINK DOWN
