GPU直通设置与vGPU设置
本文以服务器安装Nvidia Tesla M60 GPU显卡为例进行说明，物理服务器安装显卡请参考服务器配置，GPU直通操作请参考GPU直通设置，vGPU设置请参考vGPU设置。
服务器配置
在服务器断电情况下，安装Nvidia Tesla M60 GPU显卡。
重新启动服务器，在BIOS中设置服务器内置显卡为Primary，其它显卡为Secondary。方法是：在服务器启动过程中，按[F9]进入BIOS设置界面，依次选择<Advanced Options>-><Video Options>菜单，按上下箭头键调整显卡主次顺序，完成之后，按回车键保存配置，退出BIOS，重启服务器。

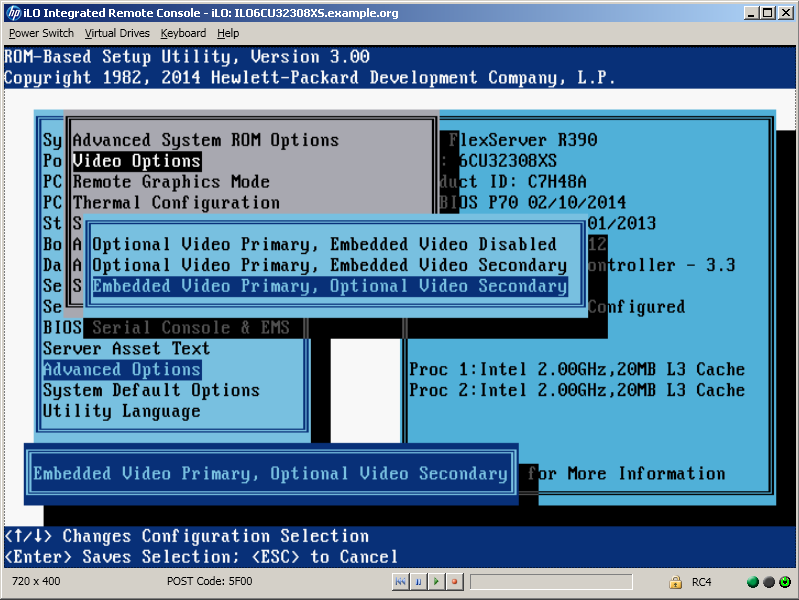

图-1 在BIOS中设置服务器内置显卡为主显卡设备
在服务器安装CVK虚拟化内核系统和CVM虚拟化管理平台。
启用该服务器的IOMMU功能：主机池—集群—主机—高级设置，将IOMMU配置状态由禁用改为启用，修改完成后重启服务器。

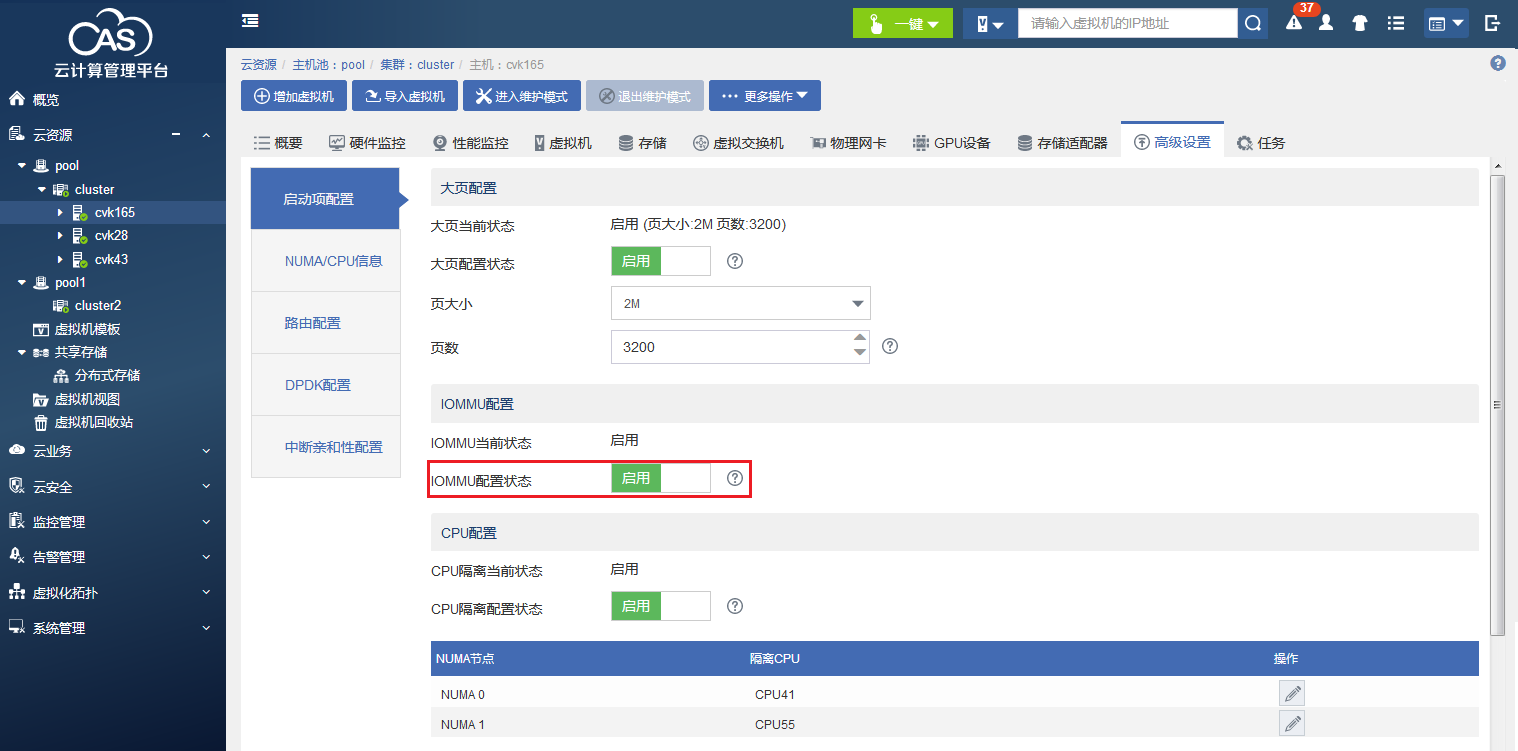

图-2 设置IOMMU功能
GPU直通设置
单击导航树中[云业务/智能资源调度]菜单项，进入智能资源调度业务列表页面。单击<增加智能资源调度业务>按钮，弹出增加智能资源调度对话框。

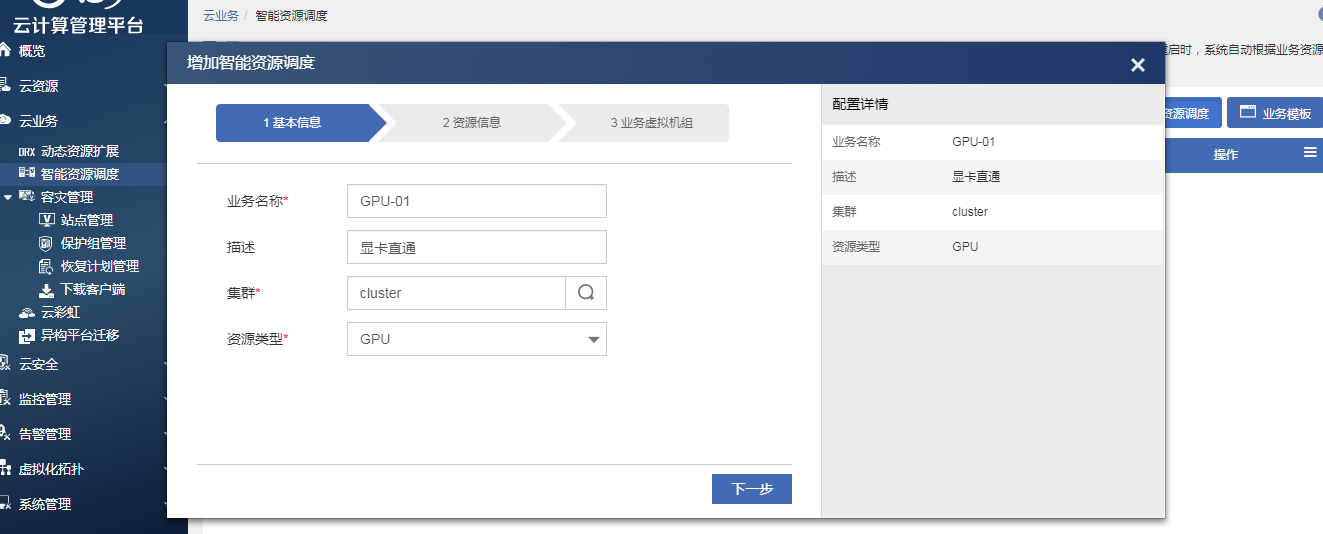

图-1 增加智能资源调度
输入业务名称，选择集群，将资源类型设置为GPU。

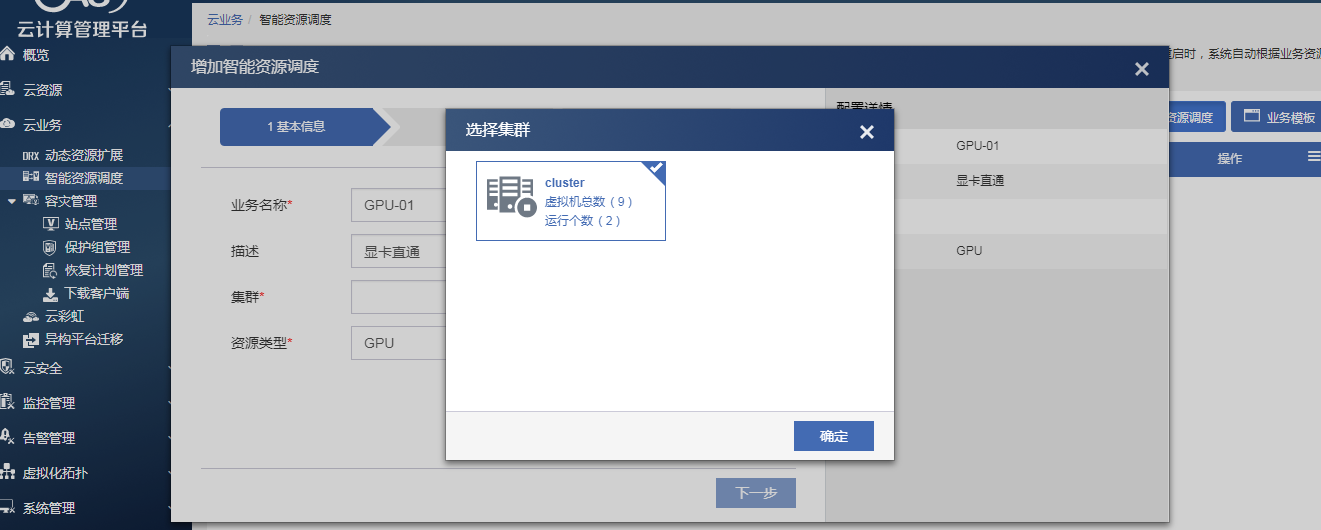

图-2 选择集群
单击<下一步>按钮，进入资源信息设置页面，选择该集群主机上含有的GPU设备。

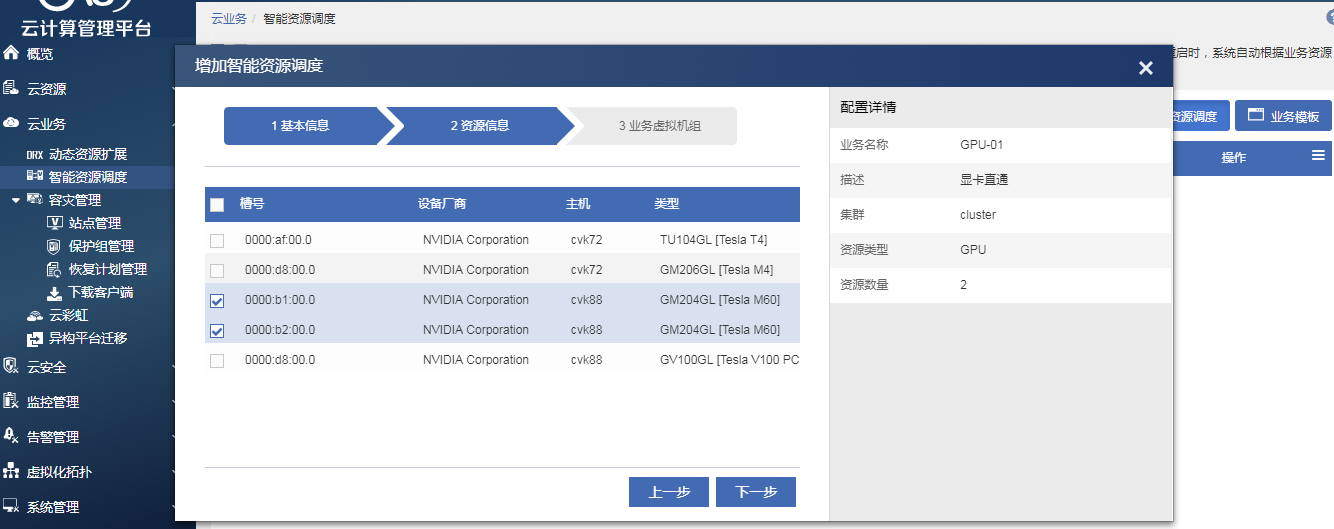

图-3 创建GPU资源池
单击<下一步>按钮，进入业务云主机组设置页面。此处暂不设置业务云主机组内的云主机，直接单击<完成>按钮完成操作。
根据快速入门中流程创建GPU型云主机。
为透传后的GPU显卡安装驱动程序。将对应的GPU设备驱动上传到云主机内部，然后在云主机上安装显卡驱动程序，安装完成之后，重新启动云主机。
vGPU设置
1.配置准备
从NVIDIA官网获取Virtual GPU License Manager安装包、gpumodeswitch工具、GPU驱动程序等软件。NVIDIA vGPU更多资料请参考NVIDIA vGPU介绍。
2.显卡GPU模式切换
NVIDIA Tesla M60和M6显卡支持计算模式和图形模式，NVIDIA vGPU需要GPU显卡工作在图形模式。如果用户的显卡工作在计算模式，则必须使用gpumodeswitch工具将GPU的模式更改为图形模式。
使用gpumodeswitch工具切换GPU模式的详细信息，请参见NVIDIA的《gpumodeswitch User Guide》手册。
3.部署NVIDIA License Server（可选）
|
|
NVIDIA vGPU是许可产品，vGPU没有获得License授权时，其功能会受到限制。相关信息请参考vGPU License介绍。 |
1. 硬件配置要求
支持在物理机或云主机中安装部署NVIDIA License Server。
建议的最低配置是CPU核数≥2，内存≥4G。
CPU核数≥4，内存16 GB的高端配置，适合处理多达15万个许可客户端。
2. 支持的操作系统
推荐使用英文操作系统；中文操作系统需要将浏览器语言首选项改为英文，具体操作步骤请参见切换浏览器语言首选项，其中Linux操作系统需安装为图形化界面环境（graphical desktop environment）。NVIDIA官方推荐的操作系统如下：
Windows：
Windows 10 64位
Windows Server 2016
Windows Server 2012 R2
Linux：
Red Hat Enterprise Linux 7.3 64位
CentOS 7.3 64位
3. 运行环境要求
JRE：JRE1.8版本及以上，32位；应在运行License Server安装程序包之前完成JRE的安装。
NET Framework：使用Windows操作系统时，需要.NET Framework 4.5或更高版本。
Apache Tomcat：7x或8x版本；Windows的License Server安装程序包中已包含Apache Tomcat程序包；对于Linux，应在运行License Server安装程序包之前完成Tomcat的安装。
Web浏览器：Firefox 17版本以上、Chrome 27版本以上、IE 9以上。
4. Server的配置要求
有固定的IP地址。
至少有一个不变的以太网MAC地址，以便在注册服务器和在NVIDIA许可门户中生成许可证时用作唯一标识符。
日期和时间必须准确设置。
5. 网络端口设置和访问管理界面
网络端口设置：License Server是通过7070端口向客户端提供授权服务的，所以需要在系统的防火墙中打开TCP 7070端口。
License Server部署完成后，访问管理界面有两种方式：
在License Server主机上的Web浏览器中输入http://localhost:8080/licserver访问管理界面。
在其他PC（与License Server网络互通）的Web浏览器中输入http://<serverip>:8080/licserver访问管理界面；其中serverip是License Server主机的IP地址。
6. License Server的安装与配置
在CAS云计算管理平台中，创建一个云主机，用于部署NVIDIA License服务器。
云主机安装符合要求的操作系统。
安装NVIDIA License Manager软件。详细安装步骤请参考NVIDIA的《License Server User Guide》手册的“Installing the NVIDIA vGPU Software License Server”章节的介绍。
License Server的配置操作请参考“Manager Licenses on the NVIDIA vGPU Software License Server”章节的介绍。
4.创建vGPU设备
登录CAS云计算管理平台，单击导航树中[云资源/主机池/<主机名>]或者[云资源/主机池/集群/<主机名>]菜单项，进入主机概要信息页面。
选择“GPU设备”页签，进入主机GPU设备列表页面。
选择目标GPU设备，单击
图标，弹出增加vGPU对话框，

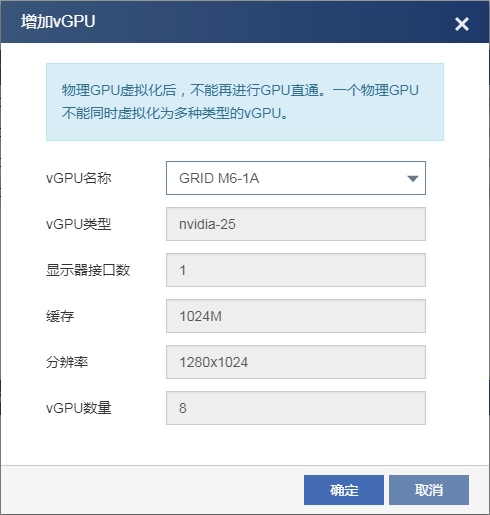

图-1 增加vGPU对话框
在vGPU名称下拉框中选择要虚拟的vGPU设备，单击<确定>按钮。
5.创建vGPU资源池
单击导航树中[云业务/智能资源调度]菜单项，进入智能资源调度业务列表页面。
单击<增加智能资源调度>按钮，弹出增加智能资源调度业务对话框。输入业务名称、描述，选择集群、资源类型为vGPU。

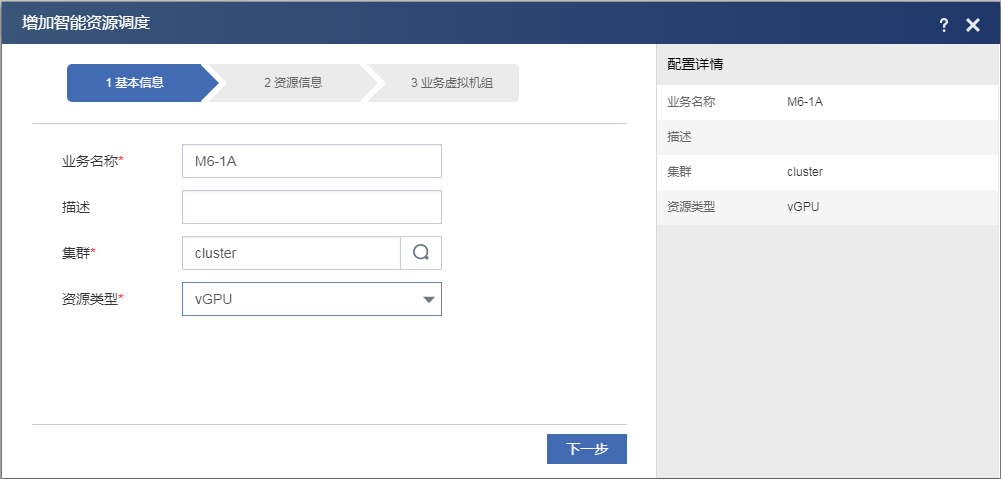

图-2 增加智能资源调度业务对话框
单击<下一步>按钮，进入资源信息设置页面，选择加入资源池的vGPU。

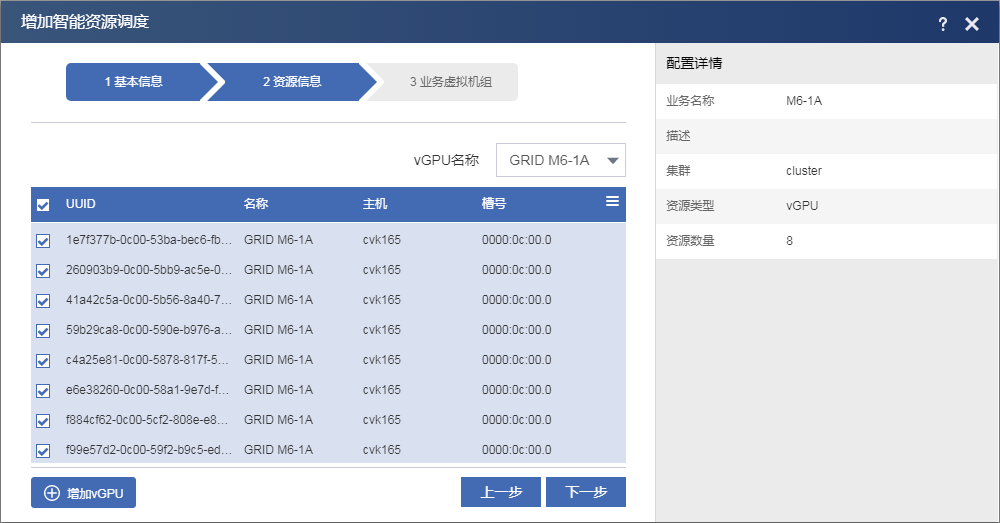

图-3 资源信息设置页面
单击<下一步>按钮，进入业务云主机组设置页面。此处暂不设置业务云主机组内的云主机，直接单击<完成>按钮完成操作。
6.创建vGPU型云主机并安装显卡驱动
根据快速入门中流程创建vGPU型云主机。
云主机内安装NVIDIA显卡驱动。将对应的GPU设备驱动上传到云主机内部，然后在云主机上安装显卡驱动程序，安装完成之后，重新启动云主机。
7.配置云主机vGPU License
在云主机操作系统内，桌面右键，弹出的对话框中选择[NVIDA控制面板]选项。
在NVIDIA控制面板中，选择[许可/管理许可证]，输入在.部署NVIDIA License Server章节中部署的License Server的IP和默认端口号7070，单击<应用>按钮，完成配置
NVIDIA vGPU介绍
NVIDIA vGPU根据目标用户工作负载的不同，分为三个系列：
Q系列：该类型的vGPU针对设计师和高级用户。
B系列：该类型的vGPU针对高级用户。
A系列：该类型的vGPU针对虚拟应用程序用户。
不同类型的vGPU具有固定的显存、显示器接口数和最大分辨率。
物理GPU可以切分的vGPU是有数量限制的，切分原则是：
按照显存进行切分，切分后每个vGPU的显存大小是固定的。
每一个物理GPU同时仅能按照一种显存大小的规格进行切分。
同一显卡上的不同物理GPU可以同时切分为不同类型的vGPU。
以Tesla M60为例，单块显卡集成了2个物理GPU，显存16GB（每个物理GPU的显存为8GB），支持按照显存规格为0.5GB、1GB、2GB、4GB、8GB进行vGPU切分。
Tesla M60支持的vGPU类型如下表所示：
|
vGPU类型 |
每个vGPU的显存（Mbytes） |
最大显示器接口数 |
每台显示器的最高分辨率 |
每个物理GPU支持的vGPU数量 |
每块显卡支持的vGPU数量 |
|
M60-8Q |
8192 |
4 |
4096x2160 |
1 |
2 |
|
M60-4Q |
4096 |
4 |
4096x2160 |
2 |
4 |
|
M60-2Q |
2048 |
4 |
4096x2160 |
4 |
8 |
|
M60-1Q |
1024 |
2 |
4096x2160 |
8 |
16 |
|
M60-0Q |
512 |
2 |
2560x1600 |
16 |
32 |
|
M60-2B |
2048 |
2 |
4096x2160 |
4 |
8 |
|
M60-1B |
1024 |
4 |
2560x1600 |
8 |
16 |
|
M60-0B |
512 |
2 |
2560x1600 |
16 |
32 |
|
M60-8A |
8192 |
1 |
1280x1024 |
1 |
2 |
|
M60-4A |
4096 |
1 |
1280x1024 |
2 |
4 |
|
M60-2A |
2048 |
1 |
1280x1024 |
4 |
8 |
|
M60-1A |
1024 |
1 |
1280x1024 |
8 |
16 |
目前CAS管理平台不支持将物理GPU切分为显存为512M的vGPU，例如M60-0Q、M60-0B。关于更多的适用于虚拟化的NVIDIA GPU以及其支持的vGPU的介绍，请参考NVIDIA的《Virtual GPU Software User Guide》手册。
vGPU License介绍
NVIDIA GRID vGPU软件是一个许可产品，云主机启动时需经由网络从NVIDIA vGPU License服务器获取license，激活vGPU的相应功能；云主机关闭时，将license返回给License服务器。

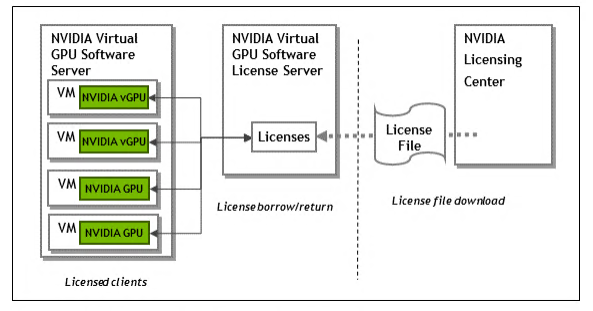

图-1 NVIDIA GRID vGPU软件授权架构
NVIDIA Tesla GPU提供以下的NVIDIA GRID授权产品：
虚拟工作站（Virtual Workstation）
虚拟PC（Virtual PC）
虚拟应用程序（Virtual Application）
GRID License类型如下表所示：
|
GRID License类型 |
GRID功能 |
支持的vGPU类型 |
|
GRID Virtual Application |
PC级应用程序 |
A系列vGPU |
|
GRID Virtual PC |
面向Windows、Web浏览器和高清视频应用的业务虚拟桌面 |
B系列vGPU |
|
GRID Virtual Workstation |
针对需要访问远程专业图形应用程序的中端和高端工作站用户 采用GPU直通的工作站图形计算 |
Q系列、B系列的vGPU |
切换浏览器语言首选项
启动IE浏览器，选择[Internet选项]，弹出Internet选项框。

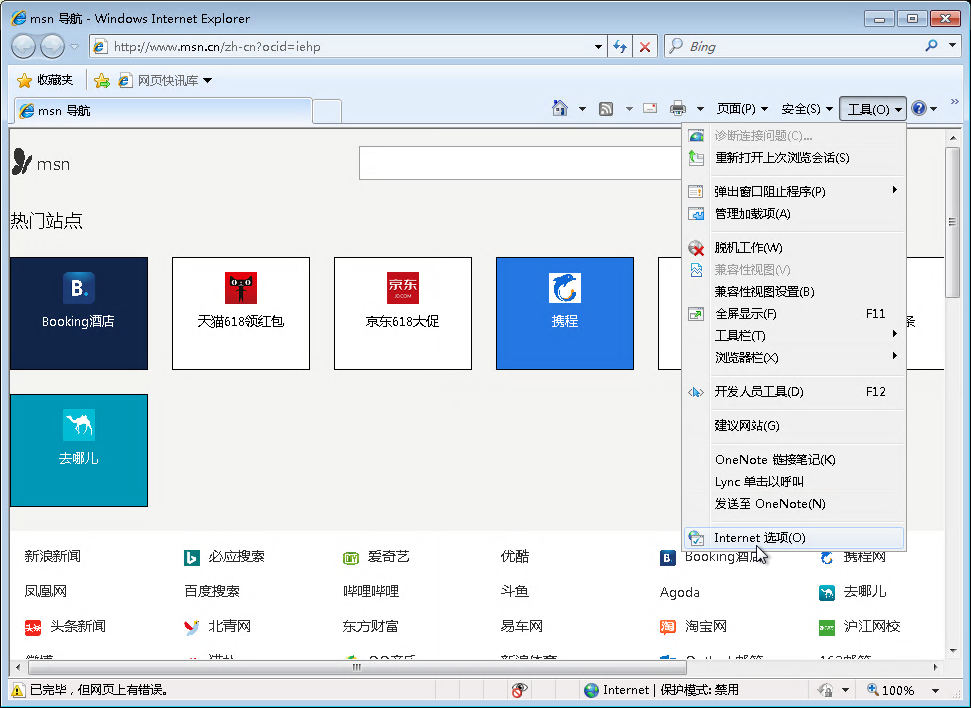

图-2 选择Internet选项
在Internet选项框中单击<语言>按钮，弹出语言首选项对话框。

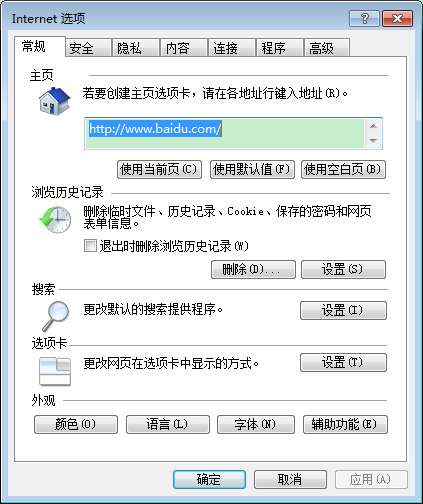

图-3 Internet选项框

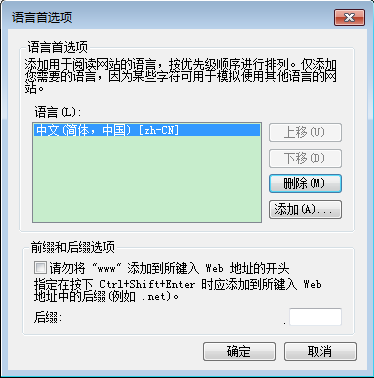

在语言首选项对话框中，单击<添加>按钮，选择[英语]选项，将英语添加到语言列表中。

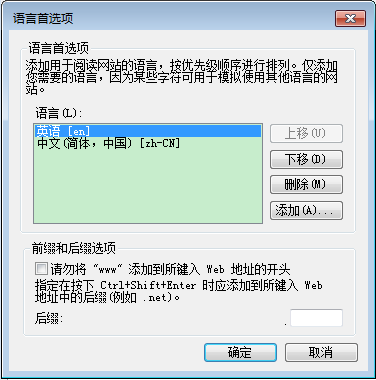

图-4 语言首选项对话框
将英语的顺序调整为第一，单击<确定>按钮，应用设置并重启浏览器生效。
