双机热备配置指导

原理介绍

双机热备功能是基于数据同步复制的方式来实现的。主备服务器之间数据的同步采用DRBD（Distributed Replicated Block Device，分布式镜像块设备内容的存储复制）存储复制解决方案来实现，当主服务器数据发生变化时，该数据变化会实时同步到备用服务器，这样就保证了主备服务器之间数据的一致性。

双机热备优化后，新双机热备CMSD（CVM Master Slave Daemon，热备服务管理程序）主程序完成老双机热备corosync+pacemaker+glue的功能。

·          在E0523及之后版本中新搭建的双机热备使用的是新双机热备。 ·          在E0523版本之前搭建的双机热备使用的是老双机热备（老双机热备不会随着版本的升级而自动升级为新双机热备）。



CMSD主程序完成以下功能：

• 老双机热备corosync+pacemaker+glue的集群通信功能。

• 热备服务的启动、关闭、切换等功能。

• 网络故障或主机故障时，热备服务能够自动进行切换。

组网介绍

新双机热备系统由三个实体组成：主节点、备节点和仲裁节点。

• 主备节点是安装了CMSD主程序的两个节点。

• 仲裁节点分为高级仲裁节点和简易ping仲裁节点。

• 高级仲裁节点可以是同管理平台CVK或安装了CMSD程序的节点。

• 简易ping仲裁节点可以是主备节点可ping通的交换机、路由器。

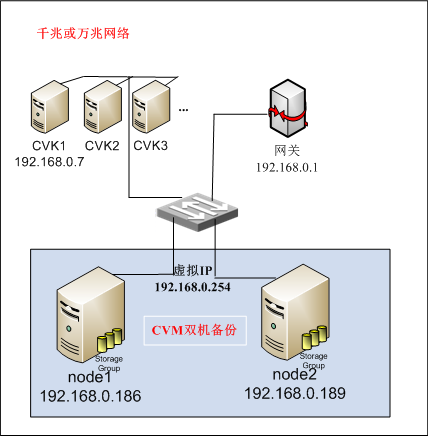

双机热备的组网拓扑图如下所示。

图-1 组网拓扑图



node1和node2是构成双机热备的两台CVM主机。

• 多台CVK主机和node1、node2主备CVM管理平台组成CAS云服务平台。

• CVK主机与主备CVM管理平台之间的交换网络要求至少是千兆网络。

• 双机热备的两台主机（node1、node2）可以再作为CVK主机加入到热备主机自己管理的主机池中使用，但不能再分离成单独的CVM管理平台使用。

注意事项

• 仅支持新部署的CAS，CVM虚拟化管理系统采用双机热备配置。不支持已有CAS中的CVM虚拟化管理系统升级成双机热备，因为原有数据无法保留。

• 双机热备主机因为网络异常出现脑裂，等网络恢复正常后，会自动协商出主服务器，若脑裂时业务主机的性能数据发送的是现在的备服务器，脑裂恢复后，业务主机的性能数据仍向现在的备服务器发送性能数据，导致主管理平台性能数据丢失，此时在主管理平台上需执行连接主机操作，保证业务主机性能数据发送正确。

• 双机热备部署或增加本地同步分区盘的过程中，要保证服务器健壮性，不能重启和关闭服务器。若出现故障服务器重启或断电，需要重新部署搭建。

缩略语

缩略语Abbreviations	中文解释Chinese explanation	英文全名Full spelling
CVM	虚拟化管理系统	Cloud Virtualization Manager
CVK	虚拟化内核平台	Cloud Virtualization Kernel
DRBD	分布式镜像块设备内容的存储复制解决方案	Distributed Replicated Block Device
CMSD	热备服务管理程序	CVM Master Slave Daemon
