管理计算节点

若某个计算资源池需要被本系统完全管理，即可以从本系统对虚拟机进行全生命周期管理，如下发新建虚拟机任务等，则必须将其创建为计算节点。全部的流程为新建虚拟化配置-新建计算节点-新建计算可用域。本节只介绍计算节点相关的操作。目前在界面上可以配置H3C CAS、VMware vSphere、HP三种计算节点。

计算节点具体操作包括：

新建计算节点

查询计算节点

编辑计算节点

删除计算节点

新建计算节点

  1. 在顶部导航栏中单击[资源]菜单项，进入资源页面。

  1. 单击左侧导航树[虚拟化]菜单项，进入虚拟化管理页面。

  1. 单击页面右上角<计算节点>按钮，进入计算节点管理页面。

  1. 单击<新建>按钮，进入新建计算节点页面。

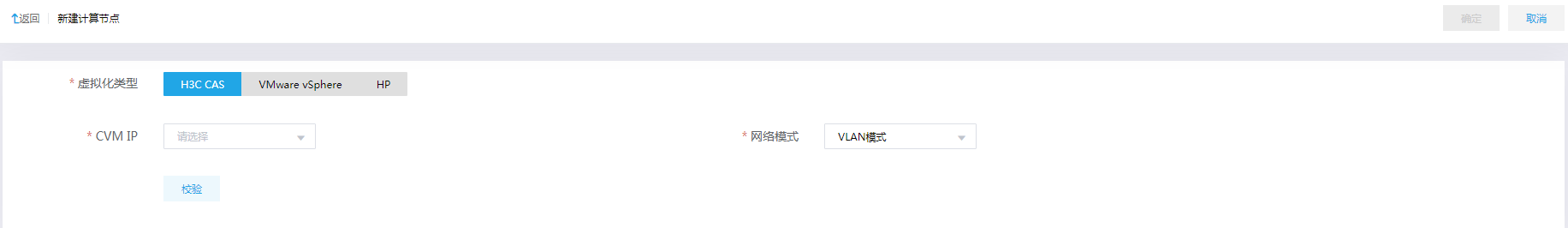

图-1 新建计算节点1-CAS

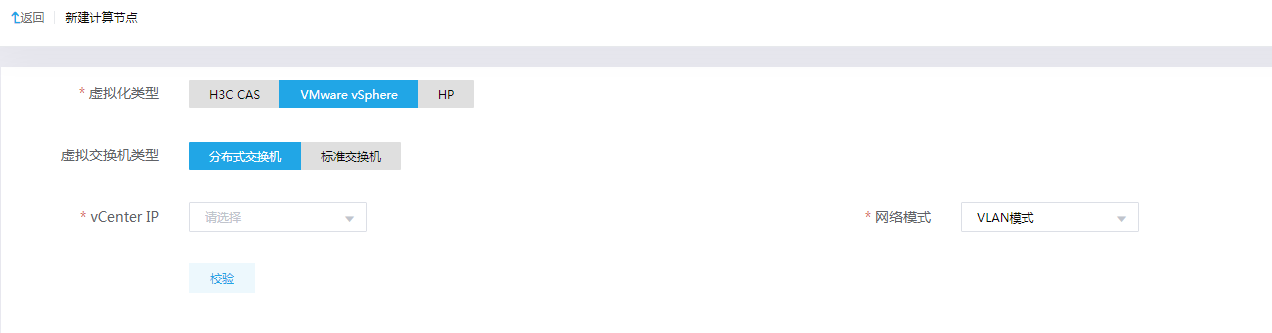

图-3 新建计算节点1-VMware



  1. 选择虚拟化类型，选择新建虚拟化配置中对接的CVM或vCenter IP地址和该计算节点的网络模式。

表-1 参数说明

参数

说明

网络模式

包括VLAN模式、VXLAN网络Overlay模式和VXLAN主机Overlay模式。VLAN无组网方案可选择任意一种网络模式；VLAN VPC组网方案请选择VLAN模式；非层次化VxLAN VPC组网方案选择VxLAN网络Overlay模式或VxLAN主机Overlay模式均可。

计算节点新建完成后，“网络模式”参数将不能修改。

虚拟交换机类型

为VMware虚拟机提供网络连接的虚拟交换机类型，包括分布式交换机和标准交换机。

  •  “标准交换机”由每一个物理主机单独维护，灵活性差，各主机间不能共享一个虚拟交换机。适用于ESXi主机数量较少的场景。使用“标准交换机”类型的VMware虚拟化平台，所有ESXi主机的vSwitch配置要保持一致。

  • “分布式交换机”可以在主机之间实现共享，当虚拟机跨主机进行迁移时不用改变端口组，可确保其网络配置保持一致，始终能够通信。



  1. 单击<校验>按钮，弹出计算节点配置项。

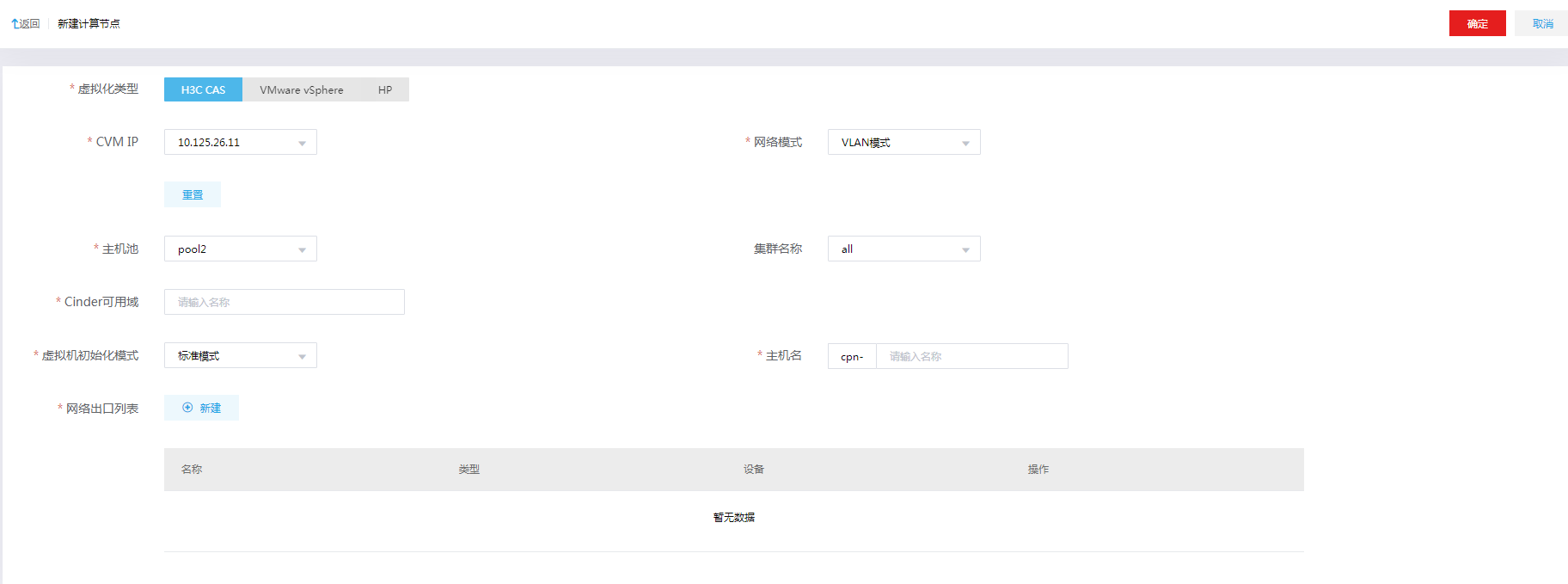

图-4 新建计算节点2-CAS

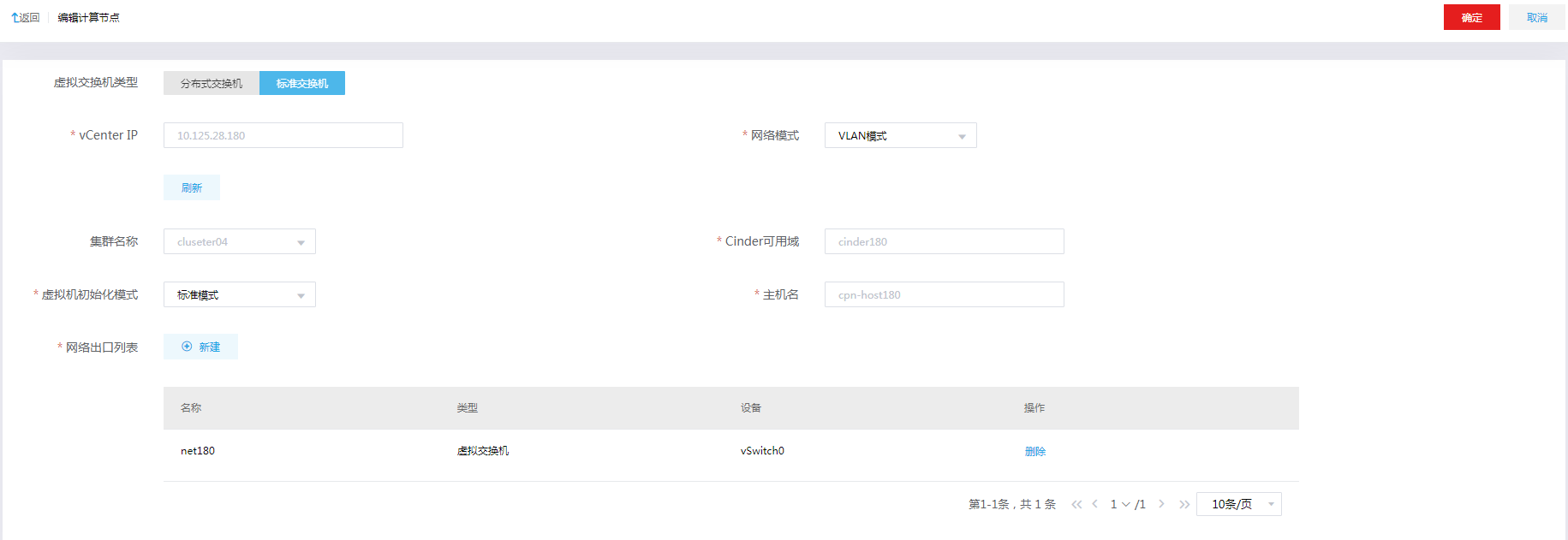

图-5 新建计算节点2-VMware



  1. 配置计算节点参数，并在网网络出口列表处单击<新建>按钮，进行网络出口配置。

表-2 参数说明

参数

说明

CAS

主机池

在该计算节点对应的CVM中，主机池是一系列主机和集群的集合体。

集群名称

在该计算节点对应的CVM中，主机池下对应的集群的名称。默认为all，即选择该主机池下的全部集群。

说明：

  • 当选择主机池下的全部集群时，该主机池和所包含集群均不可再作为计算节点创建。

  • 当选择主机池下的某一集群时，该主机池的其他集群仍可作为计算节点创建。

Cinder可用域

该计算节点的Cinder可用域名称。

虚拟机初始化模式

该计算机点的虚拟机初始化模式，包括标准模式和专业模式。

  • 标准模式：虚拟机利用虚拟化平台提供的接口进行初始化操作，支持下发主机名、超级用户密码、网络地址等初始化数据。

  • 专业模式：虚拟机利用开机运行的cloud-init工具进行初始化，除支持下发“标准模式”的初始化数据外，还支持下发主机路由等用户提供的数据。

主机名

为该计算节点设置一个名称。新建nova可用域时，通过该名称选择到对应的计算节点。

新建网络出口页面

物理网络名称

网络出口的名称。出口名称相同的计算节点可实现网络互通。

·          可在下拉框中选择已在网络规划页面创建的网络出口。

·          可手动输入新的网络出口名称，配置计算节点后应继续在网络规划页面配置出口VLAN范围。

网络规划页面配置网络出口操作方式参见新建计算节点网络出口。

网络出口类型

该计算节点的网络出口类型。可选择“虚拟交换机”与“直通网卡”两种类型。

对于出口类型为“直通网卡”的业务网络，所有主机（CVK主机或ESXi主机）的SRIOV网卡名称和配置要保持一致。

  • 虚拟交换机：虚拟机通过虚拟网卡->vSwitch->业务网络的方式接入业务网络。

  • 直通网卡：虚拟机通过直通网卡虚拟出的VF网卡接入业务网络。即直通网卡是指支持SR-IOV技术的物理网卡，也称PF网卡。该网卡可以虚拟出多个VF网卡来分配给虚拟机使用，其转发性能要高于虚拟交换机方式，缺点是需要特定型号的物理网卡支持，具体支持的直通网卡型号以虚拟化平台为准。

虚拟交换机名称

选择虚拟化平台上虚拟交换机的名称。使用此网络出口的虚拟机将连接到指定的vSwitch或网卡上。

VMware

集群名称

该计算节点对应的Vmware ESXi中存在的集群的名称。

Cinder可用域

该计算节点的Cinder可用域名称。

虚拟机初始化模式

该计算机点的虚拟机初始化模式，包括标准模式和专业模式。

  • 标准模式：虚拟机利用虚拟化平台提供的接口进行初始化操作，支持下发主机名、超级用户密码、网络地址等初始化数据。

  • 专业模式： 拟机利用开机运行的cloud-init工具进行初始化，除支持下发“标准模式”的初始化数据外，还支持下发主机路由等用户提供的数据。

主机名

为该计算节点设置一个名称。新建nova可用域时，通过该名称选择到对应的计算节点。

新建网络出口页面

物理网络名称

网络出口的名称。出口名称相同的计算节点可实现网络互通。

·          可在下拉框中选择已在网络规划页面创建的网络出口。

·          可手动输入新的网络出口名称，配置计算节点后应继续在网络规划页面配置出口VLAN范围。

网络规划页面配置网络出口操作方式参见新建计算节点网络出口。

出口类型

该计算节点的网络出口类型。可选择“虚拟交换机”与“直通网卡”两种类型。

对于出口类型为“直通网卡”的业务网络，所有主机（CVK主机或ESXi主机）的SRIOV网卡名称和配置要保持一致。

  • 虚拟交换机：虚拟机通过虚拟网卡->vSwitch->业务网络的方式接入业务网络。

  • 直通网卡：虚拟机通过直通网卡虚拟出的VF网卡接入业务网络。即直通网卡是指支持SR-IOV技术的物理网卡，也称PF网卡。该网卡可以虚拟出多个VF网卡来分配给虚拟机使用，其转发性能要高于虚拟交换机方式，缺点是需要特定型号的物理网卡支持，具体支持的直通网卡型号以虚拟化平台为准。

虚拟交换机名称

选择虚拟化平台上虚拟交换机的名称。使用此网络出口的虚拟机将连接到指定的vSwitch或网卡上。



在新建网络出口时，必须保证该网络出口对应的虚拟交换机或直通网卡在虚拟化平台中的每台主机上都做配置（即拥有相同的网络出口），否则在CloudOS创建虚拟机时可能会出现问题。



  1. 单击<确定>按钮，完成操作。

查询计算节点

计算节点支持根据管理用户名、虚拟化类型、IP、主机池、主机名、网络出口名称、Cinder可用域、集群名称信息进行筛选查询。

  1. 在顶部导航栏中单击[资源]菜单项，进入资源页面。

  1. 单击左侧导航树[虚拟化]菜单项，进入虚拟化管理页面。

  1. 单击页面右上角<计算节点>按钮，进入计算节点管理页面。

  1. 在查询下拉条件框中选择匹配的查询条件，在查询输入框中输入要查找的计算节点内容。

  1. 单击“查询”图标，过滤出符合条件的计算节点。

编辑计算节点

该功能用于修改计算节点的虚拟机初始化模式和网络出口。

  1. 在顶部导航栏中单击[资源]菜单项，进入资源页面。

  1. 单击左侧导航树[虚拟化]菜单项，进入虚拟化管理页面。

  1. 单击页面右上角<计算节点>按钮，进入计算节点管理页面。

  1. 单击待编辑的计算节点操作列的<编辑>按钮，弹出编辑计算节点窗口。

  1. 修改虚拟机初始化模式或网络出口信息，单击<确定>按钮完成操作。

删除计算节点

当不再希望该计算节点作为计算资源提供计算服务时，可进行删除。请谨慎决定是否删除计算节点，删除计算节点后对应的云服务资源将在本系统中消失，脱离本系统的管理，且很难恢复。同时这些云服务资源还会遗留在对应的虚拟化平台上，这可能会导致虚拟化平台上的资源浪费。

·          删除计算节点前，请先从可用域中移出待删除的计算节点。

·          删除计算节点后，通过被删除计算节点创建的云资源将无法管理。



  1. 在顶部导航栏中单击[资源]菜单项，进入资源页面。

  1. 单击左侧导航树[虚拟化]菜单项，进入虚拟化管理页面。

  1. 单击页面右上角<计算节点>按钮，进入计算节点管理页面。

  1. 单击待删除的计算节点操作列的<删除>按钮，弹出删除计算节点确认窗口。

  1. 单击<确定>按钮完成操作。
