本文介绍了BIOS-5.45版本的特性、使用限制、存在问题及规避措施等。

本文档需和本文“7_相关资料”中的文档一起配合使用。

1 版本信息

1.1 版本号

表1 目标文件名称及MD5校验码

版本号：5.45

注：H3C UniServer R4300 G5/R4900 G5/R4700 G5/R5300 G5/R5500 G5(Intel)/R5500K G5/R6900 G5/S4703 G5/S2703 G5/H3C UniStor X10000 G5 机型，该版本号可在HDM Web概况页面基本信息栏中查看，如下图所示。

图2 查看BIOS版本号

注：刀片服务器节点H3C UniServer B5700 G5，该版本号可在OM Web指定计算节点信息页面设备信息栏中查看，如下图所示。

图3 查看BIOS版本号

1.2 BIOS内嵌部件版本信息

表2 H3C UniServer R4300 G5/R4900 G5/R4700 G5/R5300 G5/ R5500 G5(Intel)/R5500K G5/S4703 G5/S2703 G5/B5700 G5/H3C UniStor X10000 G5内嵌部件版本信息

表3 H3C UniServer R6900 G5 BIOS内嵌部件版本信息

1.3 版本配套表

表4 H3C UniServer R4300 G5服务器版本配套表

表5 H3C UniServer R4900 G5/R4700 G5/ R4900LC G5服务器版本配套表

表6 H3C UniServer R5300 G5服务器版本配套表

表7 H3C UniServer R5500 G5(Intel)服务器版本配套表

表8 H3C UniServer R5500K G5服务器版本配套表

表9 H3C UniServer R6900 G5服务器版本配套表

表10 H3C UniServer S4703 G5/S2703 G5服务器版本配套表

表11 H3C UniStor X10000 G5服务器版本配套表

表12 刀片服务器节点版版本配套表

1.4 版本升级策略

1.4.1 建议升级

备注：

必须升级指解决一些重要问题或者网上问题。

建议升级指解决一些概率性非重大问题。

可选升级指解决一些显示问题或者新增某些功能特性。

1.4.2 支持直接升级

(1)R4900 G5/R4700 G5/R5300 G5/ R5500 G5(Intel)/S4703 G5/S2703 G5/B5700 G5/H3C UniStor X10000 G5机型的服务器在HDM界面进行低版本向BIOS-5.24及以后版本升级时，仅支持“强制覆盖”升级方式。如需“配置保留”，请升级前先导出低版本配置文件，使用BIOS-5.24及以后版本进行强制覆盖升级成功后，再重新导入低版本的配置文件。

(2)R6900 G5机型的服务器在HDM界面进行低版本向BIOS-5.31及以后版本升级时，仅支持“强制覆盖”升级方式。如需“配置保留”，请升级前先导出低版本配置文件，使用BIOS-5.31及以后版本进行强制覆盖升级成功后，再重新导入低版本的配置文件。

1.5 版本升级注意事项

(1)升级的目标版本需要符合版本配套表。

(2)如果HDM和BIOS均需升级，需先升级HDM，再升级BIOS。

(3)升级BIOS前，需确保服务器在稳定状态，即服务器关机或者服务器已进入操作系统。

(4)若升级前服务器处于操作系统中，升级完成后，建议执行强制关机后再开机，以使升级后的BIOS版本生效。

(5)采用“配置保留”或者“配置覆盖”方式升级BIOS，实际的升级过程是发生在再次开机后的POST过程中，整个升级过程中，请勿对服务器执行断电、强制关机或者重启的操作。

(6)采用“强制覆盖”方式升级BIOS，在整个升级过程中请勿对服务器执行断电、关机或者重启的操作。

(7)“配置覆盖”或者“强制覆盖”升级方式会恢复BIOS的默认值配置，其中包括启动模式会恢复成默认的UEFI模式。

(8)采用“强制覆盖”方式升级BIOS过程中，如重启系统或在BIOS Setup中保存BIOS配置等尝试写入BIOS 数据的行为会导致“强制覆盖”升级过程中数据写入故障，从而导致BIOS ROM完整性校验失败，导致系统启动失败。如发生“Flash Image Broken！ System Halt！”请强制关机后重新进行“强制覆盖”升级动作。

(9)单台升级确认可用后，再批量进行升级，以避免可能存在的风险。

2 硬件特性变更说明

2.1 BIOS-5.43版本硬件特性变更说明

新增Mellanox 25G BF2-MBF2H512C-AESOT智能网卡适配。

2.2 BIOS-5.39版本硬件特性变更说明

新增BIOS-FLASH-512Mbits-104MHz-64Kb-2.7V-3.6V-SPI适配。

2.3 BIOS-5.30版本硬件特性变更说明

新增BIOS SPI Flash W25M512JVFIQ适配。

2.4 BIOS-5.06版本硬件特性变更说明

首次发布。

3 软件特性及命令行变更说明

3.1 BIOS-5.44版本软件特性变更说明

3.1.1 新增特性—SNC2特性

为解决B5700/R4300/R4700/R4900/R5300/R5500 G5服务器上启用SNC异常的问题，新增内存映射I/O即MMIO的相关选项，包括MMCFG Base、MMIO High Base和MMIO High Granularity Size选项，选项位于Advanced->Socket Configuration->Common RefCode Configuration界面下。

3.1.2 Intel BKC 版本升级变更

Ice Lake 升级至Whitley 2021_WW52 PLR1 Version

3.1.3 Microcode 升级变更

IceLake Production MCU : m_87_606a6_0d000331.mcb

3.2 BIOS-5.43版本软件特性变更说明

3.2.1 变更特性—修改Memory Map界面描述

修改Memory Map界面描述。详见《H3C服务器 Whitley & Cedar Island平台 BIOS用户指南》。

3.3 BIOS-5.39版本软件特性变更说明

3.3.1 新增特性—SGX特性

新增SGX（SW Guard Extensions，软件保护扩展）相关选项，支持配置TME（Total Memory Encryption，全内存加密）及SGX功能，选项位于Advanced->Socket Configuration->Processor Configuration界面下。

3.4 BIOS-5.38版本软件特性变更说明

3.4.1 Intel BKC 版本升级变更

Ice Lake 升级至Whitley 2021_WW39 MR7 Version

3.4.2 Microcode 升级变更

IceLake Production MCU : m_87_606a6_0d000311.mcb

3.5 BIOS-5.37版本软件特性变更说明

3.5.1 变更特性—变更ADDDC Sparing选项默认值

ADDDC Sparing选项默认值由Disabled变更为Enabled，该选项位于Socket Configuration->Memory Configuration菜单下的Memory RAS Configuration界面。

3.6 BIOS-5.34版本软件特性变更说明

3.6.1 变更特性—变更Volatile Memory Mode选项默认值

Volatile Memory Mode选项默认值由2LM变更为1LM，该选项用于协同配置PMem的内存模式。变更后DDR4内存缺省作为普通内存使用，此时Pmem可以配置为非易失性存储模式（即AD模式）。

3.7 BIOS-5.32版本软件特性变更说明

3.7.1 新增特性—Static Turbo特性

合入Static Turbo特性，支持配置CPU静态睿频加速功能。

3.7.2 Microcode 升级变更

IceLake Production MCU : m_87_606a6_0d0002e0.mcb

3.8 BIOS-5.31版本软件特性变更说明

3.8.1 Intel BKC 版本升级变更

Copper Lake 升级至Cedar Island 2021_WW20 PLR2 Version

3.8.2 Microcode 升级变更

CooperLake A0 MCU : mbf5065a_86000020.mcb

CooperLake A1 MCU : mbf5065b_07002302.mcb

3.9 BIOS-5.28版本软件特性变更说明

3.9.1 Intel BKC 版本升级变更

Ice Lake 升级至Whitley 2021_WW22 MR3 Version

3.9.2 Microcode 升级变更

IceLake Production MCU : m_87_606a6_0d0002b1.mcb

3.10 BIOS-5.25版本软件特性变更说明

3.10.1 新增UFS(Uncore Frequency Scaling,非核心频率缩放)设置选项

新增UFS(Uncore Frequency Scaling,非核心频率缩放)设置的相关选项，即新增了Uncore Freq Scaling等选项，位于Advanced->Advanced Power Management Configuration->CPU Advanced PM Tuning界面。

3.11 BIOS-5.24版本软件特性变更说明

3.11.1 Intel BKC 版本升级变更

Ice Lake 升级至Whitley 2021_WW15 PV Version

Copper Lake 升级至Cedar Island 2021_WW05 PLR1 Version

3.11.2 Microcode 升级变更

IceLake CPU HCC Production MCU : m_87_606a4_0b000280.mcb
‎IceLake CPU XCC C0 Production MCU : m_87_606a5_0c0002f0.mcb
‎IceLake CPU XCC D0 Production MCU : m_87_606a6_0d000280.mcb

3.11.3 内存AMT（Advanced Memory Test）功能特性变更

引入Hynix/Samsung/micron内存厂商测试程序，增加支持常用内存测试/修复/结果上报等功能。

3.11.4 删除Opportunistic Spare Core选项

Advanced页签下，Platform Configuration->Runtime Error Logging->eMCA Settings界面的Opportunistic Spare Core选项删除。

3.11.5 删除SMI UPI Lane Failover选项

Advanced页签下，Platform Configuration->Runtime Error Logging->UPI Error Enabling界面的SMI UPI Lane Failover选项删除。

3.12 BIOS-5.20版本软件特性变更说明

3.12.1 变更T-State Throttle Level选项

对于R5300 G5和B5700 G5服务器，BIOS Setup内Advanced->Advanced Power Management Configuration->CPU Thermal Management->CPU T State Control界面的T-State Throttle Level选项不再支持6.25%和12.5%参数。

3.13 BIOS-5.14版本软件特性变更说明

本版本特性变化情况如下：

CooperLake A0 MCU Microcode升级至mbf5065a_86000020

CooperLake A1 MCU Microcode升级至mbf5065b_07000020

3.14 BIOS-5.08版本软件特性变更说明

本版本特性变化情况如下：

关闭P2A访问CPLD模块，用于解决BMC后台大量CORE文件刷屏问题。

3.15 BIOS-5.06版本软件特性变更说明

首次发布。

4 版本使用限制及注意事项

4.1 使用限制

(1)R4900 G5/R4700 G5/R5300 G5/ R5500 G5(Intel)/S4703 G5/S2703 G5/B5700 G5/H3C UniStor X10000 G5机型的服务器在HDM界面进行低版本向BIOS-5.24及以后版本升级时，仅支持“强制覆盖”升级方式。如需“配置保留”，请升级前先导出低版本配置文件，使用BIOS-5.24及以后版本进行强制覆盖升级成功后，再重新导入低版本的配置文件。

(2)R6900 G5机型的服务器在HDM界面进行低版本向BIOS-5.31及以后版本升级时，仅支持“强制覆盖”升级方式。如需“配置保留”，请升级前先导出低版本配置文件，使用BIOS-5.31及以后版本进行强制覆盖升级成功后，再重新导入低版本的配置文件。

4.2 注意事项

(1)在BIOS启动过程中，会与HDM进行交互，如果在此期间，升级HDM或主动重置HDM，可能会导致BIOS启动过程异常。

5 存在问题与规避措施

无。

6 解决问题列表

6.1 BIOS-5.45版本解决问题列表

1. 202112290761

问题现象：BIOS Setup下Advanced-USB Configuration和Advanced-Platform Configuration-PCH Configuration-USB Configuration重名，更新PCH Configuration下USB Configuration为Chipset USB Configuration。

问题产生条件： BIOS Setup下Advanced-USB Configuration和Advanced-Platform Configuration-PCH Configuration-USB Configuration重名需变更。

6.2 BIOS-5.44版本解决问题列表

1. 202201280285

问题现象：BIOS Setup下设置User密码后重启服务器，使用User权限进入BIOS Setup界面，中文状态下退出页面选项全部置灰。

问题产生条件： BIOS Setup下设置User密码并切换中文模式后重启服务器，使用User权限进入BIOS Setup界面。

2. 202111051636

问题现象：服务器接入2端口25Gb光接口智能网卡（UNB-iETH-PS225_H16-LP-2P-25G-M），Legacy模式下在HDM界面查看PCIE设备信息，MAC显示为0。

问题产生条件：服务器接入2端口25Gb光接口智能网卡（UNB-iETH-PS225_H16-LP-2P-25G-M），Legacy模式下在HDM界面查看PCIE设备信息。

6.3 BIOS-5.43版本解决问题列表

1. 202201130364

问题现象：R5300 G5/R5500 G5服务器接入UN-NIC-BCM957302-F-B-10Gb-2P光接口网卡，进入BIOS Setup界面修改任意选项值后，按F3恢复默认设置，等待时间过长，需要30-40秒才能恢复。

问题产生条件：R5300 G5/R5500 G5服务器接入UN-NIC-BCM957302-F-B-10Gb-2P光接口网卡，进入BIOS Setup界面修改任意选项值。

6.4 BIOS-5.41版本解决问题列表

1. 202110191152

问题现象：进入BIOS Setup 图形化界面，选择Exit页签，在 Boot Override启动项列表中选择Ubuntu Server 20.04 (64 bit) – LTS系统的启动项，操作系统无法正常启动。

问题产生条件：进入BIOS Setup 图形化界面，选择Exit页签，在 Boot Override启动项列表中选择 Ubuntu Server 20.04 (64 bit) – LTS 系统的启动项。

6.5 BIOS-5.40版本解决问题列表

1. 202112020223

问题现象：服务器插入UN-NIC-BCM957302-F-B-10Gb以太网卡和UN-IB-MCX653105A-ECAT-100Gb IB网卡，BIOS Legacy模式下，HDM界面上该两类网卡MAC地址显示为0，且无法进入PXE引导模式。

问题产生条件：服务器插入UN-NIC-BCM957302-F-B-10Gb以太网卡和UN-IB-MCX653105A-ECAT-100Gb IB网卡，BIOS切换至Legacy模式。

6.6 BIOS-5.39版本解决问题列表

1. 202110251029

问题现象：在服务器主板上插入TPM2.0模块，进入BIOS Setup-Trusted Computing- SM3_256 PCR Bank选项设为Enabled，发送ResetBios的Redfish命令，以及在HDM界面中导入修改过的BIOS配置，重启服务器，再次进入BIOS后发现所有选项未更新，仍为默认值状态。

问题产生条件：在服务器主板上插入TPM2.0模块，进入BIOS Setup-Trusted Computing- SM3_256 PCR Bank选项设为Enabled，发送ResetBios的Redfish命令，以及在HDM界面中导入修改过的BIOS配置，重启服务器。

6.7 BIOS-5.38版本解决问题列表

1. 202111010267

问题现象：BIOS Setup界面切换为中文模式，Shutdown Suppression的部分选项仍显示英文，未翻译成中文。

问题产生条件：BIOS Setup界面切换为中文模式。

2. 202110270090

问题现象：Platform Controller Hub直连硬盘模式下，安装12T硬盘时，HDM界面显示的硬盘容量信息格式错误。

问题产生条件：Platform Controller Hub直连硬盘模式下，安装12T硬盘。

6.8 BIOS-5.37版本解决问题列表

1. 202109280449

问题现象：网口不接网线情况下，服务器启动时在POST界面按F12进入PXE轮询，屏幕打印信息中未显示具体网卡Slot号、端口号、MAC地址等信息。

问题产生条件：网口不接网线情况下，服务器启动时在POST界面按F12进入PXE轮询。

6.9 BIOS-5.35版本解决问题列表

1. 202109231329

问题现象：R6900 G5服务器在OS和BIOS下对NVMe盘进行点灯操作，蓝灯不亮。

问题产生条件：R6900 G5服务器在OS和BIOS下对NVMe盘进行点灯操作。

6.10 BIOS-5.34版本解决问题列表

1. 202108200840

问题现象：服务器在HDM界面进行BIOS版本配置保留/配置覆盖方式升级刷新时，进度条显示到91%会自动重启，重启后的服务器版本升级成功，配置保留/配置覆盖功能生效。

问题产生条件：服务器在HDM界面进行BIOS版本配置保留和配置覆盖方式升级刷新。

6.11 BIOS-5.32版本解决问题列表

1. 202107221504

问题现象：服务器中接入UN-GPU-XG310-32GB-FHFL显卡，Legacy模式下会导致BIOS启动时一直卡在加载100%界面。

问题产生条件：Legacy模式下，服务器中接入UN-GPU-XG310-32GB-FHFL显卡。

2. 202106160333

问题现象：R4900 G5服务器中接入UN-NIC-ETH660F-3S-2P网卡，Legacy模式下HDM网卡界面，MAC地址显示为0。

问题产生条件：Legacy模式下，R4900 G5服务器中接入UN-NIC-ETH660F-3S-2P网卡。

6.12 BIOS-5.31版本解决问题列表

无。

6.13 BIOS-5.30版本解决问题列表

1. 202106280633

问题现象：BIOS Setup界面修改配置并保存重启生效，在Linux下使用AFU工具配置保留升降级BIOS版本，Secure Boot Mode选项配置保存失败。

问题产生条件：BIOS Setup界面修改配置并保存重启生效，在Linux下使用AFU工具配置保留升降级BIOS版本。

2. 202106260444

问题现象：服务器中插入2个硬盘，其中1个有操作系统，1个空盘，Legacy模式下，Hard Disk Drive BBS Priorities中有操作系统的硬盘OS启动项设置为Disable，在HDM界面设置下一启动项为Legacy HardDisk，仍能正常进入OS操作系统。

问题产生条件：服务器中插入2个硬盘，其中1个有操作系统，1个空盘，Legacy模式下，Hard Disk Drive BBS Priorities中有操作系统的硬盘OS启动项设置为Disable，在HDM界面设置下一启动项为Legacy HardDisk。

6.14 BIOS-5.28版本解决问题列表

1. 202106110161

问题现象：服务器上电，按ESC进入BIOS Setup，切换至BOOT界面修改Early VGA Mode为Simple，切换至Advanced->Socket Configuration->Memory Configuration->Memory RAS Configuration，修改Mirror Mode为Full Mirror Mode，保存重启后，在Early POST界面会打印内存镜像模式降级的信息。

问题产生条件：服务器上电，按ESC进入BIOS Setup，切换至BOOT界面修改Early VGA Mode为Simple，切换至Advanced->Socket Configuration->Memory Configuration->Memory RAS Configuration，修改Mirror Mode为Full Mirror Mode，保存重启。

6.15 BIOS-5.27版本解决问题列表

1. 202105240314

问题现象：服务器存在单根故障内存时，BIOS下加载完成Memory Initializing后，显示两条重复的内存报错信息。

问题产生条件：服务器存在单根故障内存时。

6.16 BIOS-5.25版本解决问题列表

1. 202105080707

问题现象：在HDM界面配置系统IERR/MCA故障后是否重启系统为不主动重启主机，注入IERR错误系统仍然会重启。

问题产生条件：系统产生IERR故障时。

2. 202104200616

问题现象：在BIOS Setup界面，修改BIOS配置后的弹窗提示窗口中单击“确认/OK”、“取消/Cancel”，无法正常关闭窗口。

问题产生条件：在BIOS Setup界面，修改BIOS配置后的弹窗提示窗口中单击“确认/OK”、“取消/Cancel”。

6.17 BIOS-5.24版本解决问题列表

1. 202104250786

问题现象：服务器中插入TCM模块，进入BIOS Setup界面，Advanced中选择Trust Computing，显示No Security Device Found。

问题产生条件：服务器中插入TCM模块。

2. 202104141019

问题现象：Icelake CPU在服务器空闲时的能耗较高，Package C6状态显示占比只有70%，导致空闲状态下CPU单颗功耗过高。

问题产生条件：BIOS开启Package C6 状态后查看显示占比。

3. 202104060971

问题现象：BIOS Graphic模式下，BIOS修改配置后保存更改并退出时，出现Modified BIOS Settings Review弹窗，点击弹窗中显示的修改过的选项，服务器会直接重启使配置生效。

问题产生条件：BIOS Graphic模式下，BIOS修改配置后保存更改并退出。

6.18 BIOS-5.23版本解决问题列表

1. 202104220253

问题现象：BIOS Setup->Advanced->Socket Configuration->Memory Configuration->Rank Margin Tool注释中默认值错误，应为Disable。

问题产生条件：无。

6.19 BIOS-5.22版本解决问题列表

1. 202103310252

问题现象：R4900 G5服务器插入HBA-LSI-9440-8i卡，NIC-ETH-MCX562A-3S-2P网卡，BIOS从UEFI模式切换到legacy模式，系统会反复重启。

问题产生条件：R4900 G5服务器插入HBA-LSI-9440-8i卡，NIC-ETH-MCX562A-3S-2P网卡，BIOS从UEFI模式切换到legacy模式。

2. 202103190206

问题现象：进入BIOS Setup，选择Security->Secure Boot Menu密钥管理界面，当语言模式配置为中文模式时，使用快捷键F3恢复默认值，部分项语言模式恢复失败，仍显示为中文。

问题产生条件：进入BIOS Setup，选择Security->Secure Boot Menu密钥管理界面，当语言模式配置为中文模式时，使用快捷键F3恢复默认值。

6.20 BIOS-5.20版本解决问题列表

1. 202101290569

问题现象：服务器中插入UN-HBA-LSI-9311-8i卡，并配置2个逻辑硬盘，BIOS Graphic模式下进入UEFI BIOS setup->Advanced->LSI 9311 HII->Vitrual Disk Management->Manage Virtual Disk Properties页面下Select Virtual Disk项无选择框。

问题产生条件：服务器中插入UN-HBA-LSI-9311-8i卡，并配置2个逻辑硬盘，BIOS Graphic模式下进入UEFI BIOS setup->Advanced->LSI 9311 HII->Vitrual Disk Management->Manage Virtual Disk Properties页面。

6.21 BIOS-5.19版本解决问题列表

1. 202103191219

问题现象：服务器中插入Intel Barlow Pass内存，系统重启时会出现低概率误报UCE故障信息。

问题产生条件：服务器中插入Intel Barlow Pass内存，系统重启。

6.22 BIOS-5.17版本解决问题列表

1. 202102230843

问题现象：Legacy模式下未接入其他驱动设备，进入BIOS Setup界面查看Boot overridded以及Other drive BBS priorities选项，多出一个Realtek PXE B00 D14选项。

问题产生条件：Legacy模式下未接入其他驱动设备，进入BIOS Setup界面查看Boot overridded及Other drive BBS priorities选项。

2. 202102230873

问题现象：HDM页面设置永久启动模式为Legacy模式，启动项为PXE，保存重启后进入BIOS Setup界面，第一启动项变为Other Device。

问题产生条件：HDM页面设置永久启动模式为Legacy模式，启动项为PXE，保存重启后进入BIOS Setup界面。

6.23 BIOS-5.15版本解决问题列表

1. 202102260947

问题现象：BIOS启动界面下EarlyVGA和POST界面warning提示信息的字体颜色优化，高亮度标红。

问题产生条件：无。

2. 202102251194

问题现象：服务器运行至操作系统后，前置USB口概率性出现无法识别USB3.0的U盘。

问题产生条件：服务器运行至操作系统后，前置USB口插入USB3.0的U盘。

6.24 BIOS-5.14版本解决问题列表

1. 202101261239

问题现象：SATA控制器为RAID模式时，在Windows Server 2016/ Windows Server 2019操作系统下上电后，对应槽位热拔插或热插SATA盘不识别。

问题产生条件：SATA控制器为RAID模式时，在Windows Server 2016/ Windows Server 2019操作系统下上电后。

2. 202101210995

问题现象：固件升级时不修改任何配置进行配置保留更新BIOS固件时，更新完成后进入BIOS Setup下查看CPU的Core Disable Number参数异常。

问题产生条件：固件升级时不修改任何配置进行配置保留更新BIOS固件。

6.25 BIOS-5.08版本解决问题列表

1. 202010170334

问题现象：内存按6+6满配，BIOS下将BPS设为AD模式并重启，内存总容量在内存拓扑、HDM页面、Main页面、post页面、Advanced下显示不一致。

问题产生条件：内存按6+6满配，BIOS下将BPS设为AD模式并重启。

2. 202011111129

问题现象：BIOS ESA&TSE模式下，设置完AIC加速卡SSD-NVME-P4800-750.0GB的管理员密码，重启服务器，POST阶段输入该卡的管理员密码错误后红屏。

问题产生条件：BIOS ESA&TSE模式下，POST阶段输入AIC加速卡SSD-NVME-P4800-750.0GB的管理员密码错误。

3. 202011161135

问题现象：Legacy模式下，修改Hard Disk Driver BBS Priorities里启动项顺序，将不支持legacy模式的操作系统的启动项调为第一启动项，第二启动项为legacy模式正常启动的OS；随后在HDM界面设置下一次启动项为HardDisk，机器重启，机器直接进入PXE，未正常进入legacy模式下的OS。

问题产生条件：Legacy模式下，修改Hard Disk Driver BBS Priorities里启动项顺序，将不支持legacy模式的操作系统的启动项调为第一启动项，第二启动项为legacy模式正常启动的OS。

4. 202011171304

问题现象：服务器安装Riser3转接卡，Riser3转接卡上的slot13安装CNA-10GE-2P-560F网卡以及其他PCIe卡，上电开启服务器所有PCIE卡都可以被识别。随后将服务器的Riser3转接卡去掉后，服务器重启，PCIe NIC Configuration下仍然有slot13的显示信息。

问题产生条件：服务器的Riser3转接卡去掉后，重启服务器。

6.26 BIOS-5.06版本解决问题列表

首次发布。

7 相关资料

7.1 相关资料清单

《H3C服务器 Whitley & Cedar Island平台 BIOS用户指南》

7.2 资料获取方式

您可以通过H3C网站（http://www.h3c.com/）获取最新的产品资料：

获取安装类、配置类或维护类等产品资料

http://www.h3c.com/cn/Service/Document_Software/Document_Center/Server/

获取版本说明书等与软件版本配套的资料

http://www.h3c.com/cn/Service/Document_Software/Software_Download/Server/

选择产品类别和产品型号，即可查询和下载与该产品相关的手册。

8 技术支持

用户支持邮箱：[email protected]

技术支持热线电话：400-810-0504（手机、固话均可拨打）

技术支持知了社区：http://zhiliao.h3c.com（在线快速问题答复）

网址：http://www.h3c.com

附录 A 本版本支持的软件特性列表

A.1 版本软件特性

表13 H3C UniServer BIOS软件特性

附录 B 机架服务器版本升级操作指导

本章介绍了H3C UniServer R4300 G5/R4900 G5/R4700 G5/R5300 G5/ R5500 G5(Intel)/S4703 G5/S2703 G5/B5700 G5/H3C UniStor X10000 G5服务器的软件的类型以及如何对软件进行升级：

B.1 设备软件简介

H3C HDM是B/S构架，提供WEB页面进行操作。对于H3C UniServer G5系列服务器的管理以及对于自身软件的升级都是在Web页面上操作完成。

B.2 备份配置文件

为了防止升级过程中，配置被覆盖，建议在升级前，进行备份配置文件的操作。

登录HDM Web，点击右侧快键访问“配置管理”->“导入/导出配置”页面，如图B-1所示。单击“导出配置”的按钮，将当前BIOS配置保存到本地。

图B-1 导出BIOS配置

B.3 升级步骤

(1)在Web页面登录HDM，如图B-2所示。本次示例HDM IP：192.168.1.88，登录用户名admin，密码：Password@_。

图B-2 HDM登录页面

(2)登录到HDM主界面，从右侧快键访问栏中点击“固件更新”，如图B-3所示。

图B-3 固件更新

(3)点击“固件更新”页签，在页面中选择固件类型以及升级文件，单击“下一步”按钮，如图B-4所示。图示仅供参考，实际选择过程中，应该选择对应版本的xxxx_signed.bin文件。

图B-4 固件更新

(4)确认固件版本，如图B-5所示，单击“下一步”按钮。

图B-5 固件信息

(5)在弹出如图B-6所示的对话框中，单击“确定”按钮。

图B-6 确定升级

(6)等待升级完成，如图B-7所示。

图B-7 升级完成

(7)执行主机重启操作。如在步骤图B-8中“BIOS更新配置”选择的是“更新后手动重启”，BIOS升级完成后，主机不会自动重启，需要手动执行。

图B-8 手动重启

(8)确认更新后的BIOS的版本号，如图B-9所示。

图B-9 更新后的BIOS版本号

B.4 软件升级失败的处理

软件包升级失败后，系统会使用原版本的启动软件包运行。用户可以通过以下方式尝试解决软件升级失败问题。

1)固件类型选择错误，请确认升级过程中选择的固件类型为“BIOS”。

2)升级包错误，请确认下载的是适用于H3C UniServer G5系列的BIOS升级包。

3)升级包已损坏，请重新下载升级包进行升级。

4)请检查HDM和升级机器之间的网络是否通畅。

附录 C 机架服务器PMem200升级操作指导

C.1 设备软件简介

PMem200，内存模块，用于H3C G5系列服务器产品，本文档中称为BPS。

C.2 升级步骤

C.2.1 说明

(1)以下升级步骤适用于G5系列服务器且当前操作系统须为Red Hat Enterprise Linux 8.2或CentOS 8.2，其他系统可通过REPO LiveCD进行升级。

(2)PMem200固件版本名称为UN-AAA_xx.xx.xx.xxxx_Linux.rpm，其中AAA为内存型号（G5系列服务器为BPS），xx.xx.xx.xxxx表示具体内存固件版本号，请根据实际版本号替换。

(3)本次示例组件包UN-BPS_02.02.00.1553_Linux.rpm。

C.2.2 升级步骤

(1)使用管理员账号登陆系统。

(2)将UN-BPS_02.02.00.1553_Linux.rpm组件包拷贝到系统下任意路径（例如：/home），如图C-1所示。

图C-1 拷贝BPS组件包

(3)进入组件包所在路径，对组件包进行赋权限，执行chmod 777 UN-BPS_02.02.00.1553_Linux.rpm。

(4)进入组件包所在路径，进行组件包升级，执行echo -e 'y\nn\n' |./UN-BPS_02.02.00.1553_Linux.rpm，如图C-2所示。

(5)最后提示successful表示升级成功，如图C-2所示。

图C-2 升级完成

(6)执行主机冷重启操作。

(7)通过KVM关机并重新开机，如图C-3所示。

图C-3 KVM关机并重新开机

(8)服务器下电并重新上电。

(9)确认更新后的BPS内存的版本号，如图C-4所示。

图C-4 更新后的BPS内存版本号

C.3 软件升级失败的处理

软件包升级失败后，系统会使用原版本的启动软件包运行。用户可以通过以下方式尝试解决软件升级失败问题。

升级包错误，请确认下载的是适用于H3C UniServer G3/G5系列的AEP/BPS升级包。

升级包已损坏，请重新下载升级包进行升级。

附录 D 刀片服务器节点版本升级操作指导

本章介绍了刀片服务器节点H3C UniServer B5700 G5如何对软件进行升级：

D.1 升级流程

图D-1 升级流程

D.2 升级前准备

D.2.1 工具

需要准备的工具如表D-1所示。

表D-1 工具列表

D.2.2 硬件环境搭建

将PC的以太网口通过局域网与主用和备用OM模块的“MGMT”端口相连，如图D-2所示。请确保PC的IP地址和OM模块的IP地址在同一个网段。

图D-2 连接OM模块

D.2.3 数据

通过OM模块升级计算节点BIOS前，需要获取当前局点相关信息，具体内容如表D-2所示。

表D-2 数据

D.3 升级注意事项

D.3.1 升级前

(1)请从H3C官网获取最新的BIOS固件版本。

(2)请确保待升级BIOS的计算节点工作状态正常。

D.3.2 升级中

(1)固件升级过程中，请勿对计算节点进行上下电操作，否则可能会导致OM部分功能以及操作系统出现异常。

(2)禁止多用户同时进行固件升级操作，否则可能导致固件升级失败。

D.4 升级步骤

D.4.1 升级前检查

(1)如图D-3中①所示，打开PC上的浏览器，输入OM Web页面的登录地址（格式为https://OM_ip_address，本文以https://192.168.0.100为例）。如②所示，输入管理员用户名和密码。如③所示，单击“登录”，完成操作。

图D-3 检查健康状态及固件版本（1）

(2)查看机箱节点的状态信息和诊断信息，如图D-4所示。

a.单击“计算节点管理”。

b.选择待升级BIOS计算节点。

c.单击“状态诊断”。

图D-4 检查健康状态及固件版本（2）

(3)判断计算节点状态信息和诊断信息是否存在不可执行升级的状态。例如：计算节点“状态”：为异常或“上电状态”为关等。

是：执行步骤（4）

否：执行步骤（5）

(4)处理告警；完成告警处理后，请继续执行步骤（5）。

(5)查询并记录计算节点的BIOS当前软件版本,如图D-5所示。

a.单击“计算节点管理”。

b.选择一个目标计算节点。

图D-5 检查健康状态及固件版本（3）

D.4.2 升级计算节点的BIOS具体步骤

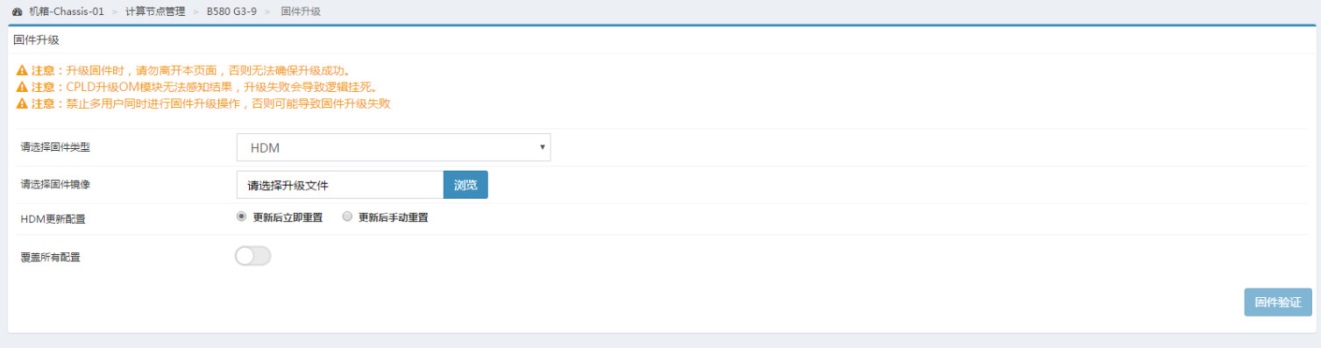

(1)如图D-6所示，单击“计算节点管理 > 选中待升级BIOS计算节点 > 固件升级”。

图D-6 升级计算节点BIOS（1）

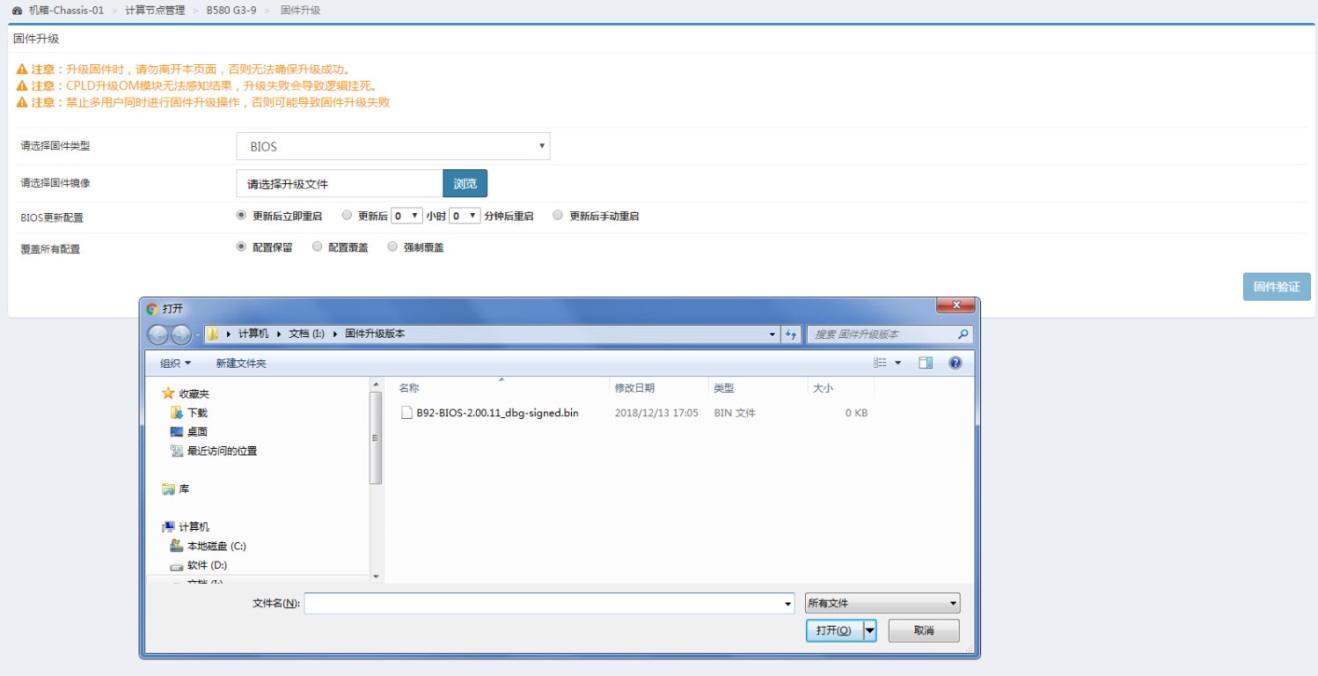

(2)如图D-7所示，上传最新BIOS固件版本，并配置如下BIOS升级相关参数。

a.在“请选择固件类型”栏，选择固件类型为BIOS。

b.在“请选择固件类型”栏，单击“浏览”，在弹出对话框中选中待升级的BIOS固件版本。

c.在“BIOS更新配置”栏，勾选“更新后立即重启”。

d.在“覆盖所有配置”栏，勾选“配置保留”。

图D-7 升级计算节点BIOS（2）

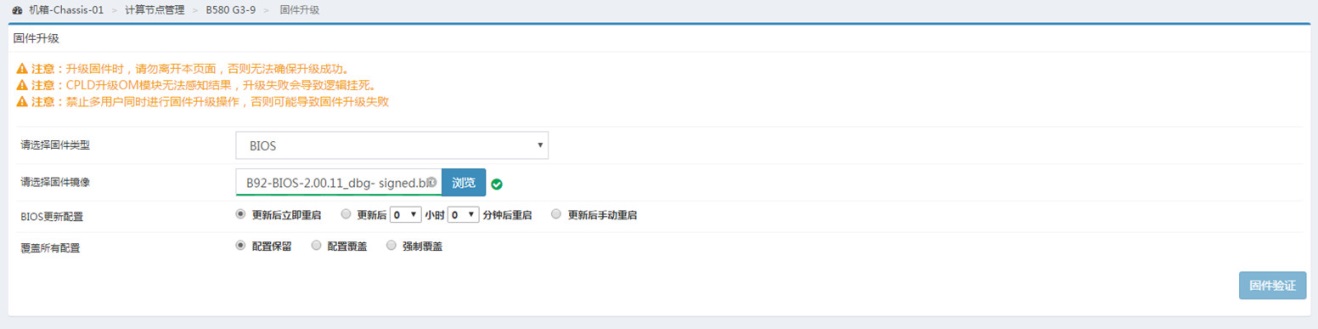

(3)如图D-8所示，固件上传完成后，单击“固件验证”，开始固件验证。

如图D-9所示，表示固件版本验证成功：请执行步骤（4）。

若验证失败：请检查BIOS固件版本的正确性。

图D-8 升级计算节点BIOS（3）

图D-9 升级计算节点BIOS（4）

(4)如图D-10所示，固件验证完成后，单击“固件升级”，开始升级固件。页面弹出提示信息“计算节点版本升级成功”，说明计算节点的BIOS固件升级成功。

图D-10 升级计算节点BIOS（5）

(5)升级完成后，查看计算节点当前固件版本。如图D-11所示，单击“计算节点管理 > 选择已完成BIOS升级的计算节点”，判断该计算节点是否已经升级至目标版本。

是：计算节点BIOS成功升级至目标版本，完成操作。

否：执行步骤（6）

图D-11 升级计算节点BIOS（6）

(6)重新升级，确认计算节点已经升级至目标版本。

是：完成计算节点BIOS升级。

否：联系技术支持。

附录 E 缩略语
