医院网络建设的背景与挑战

基于公立医院高质量发展,医疗信息化需要新创新

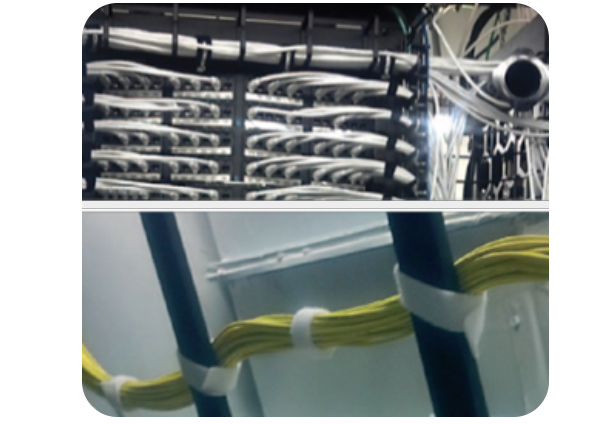

传统院区网络建设问题

  • 端口扩展难

    医院设备不断增多

    Wi-Fi6协议全面升级

    PACS、云桌面、远程会诊等对网络带宽和布线提出更高要求

  • 网络层次多

    网络结构复杂、层次多

    上线新业务涉及大量设备

    出了问题故障点难排查

  • 机房管理难

    医院规模越来越大,弱电间数量又多又分散

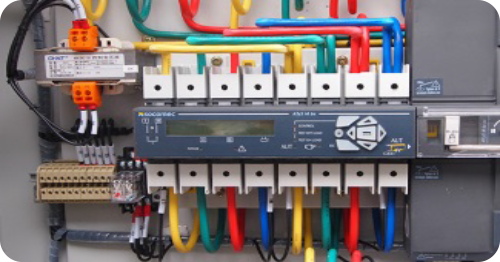

    环境要求高、管理投入大

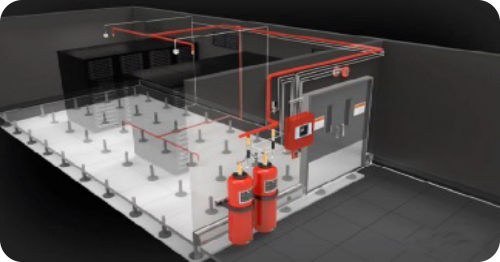

    还会引入消防隐患

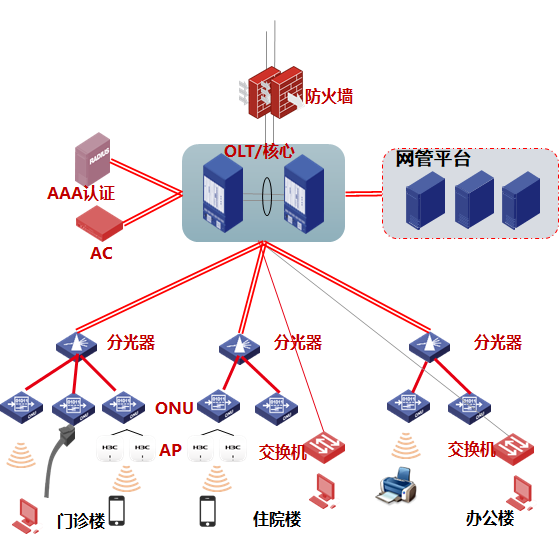

医院全光网络解决方案

极简融合 四维一体

极简超宽

全能10G EPON架构,同时可扩展25G-40G-100G带宽无限制; 大二层网络架构,中间层、接入层无需苛刻的机房环境
一纤承载医院多业务,扁平化设计,光进铜退,节省80%的布线空间和设备能耗;

安全融合

OLT设备和交换机融合,同时支持光配网设备和以太网交换机接入,具有强大的汇聚能力,同时流量转发路径一致;
ONU之间自动隔离、交换机融合安全板卡、鹰视准入

全场景覆盖

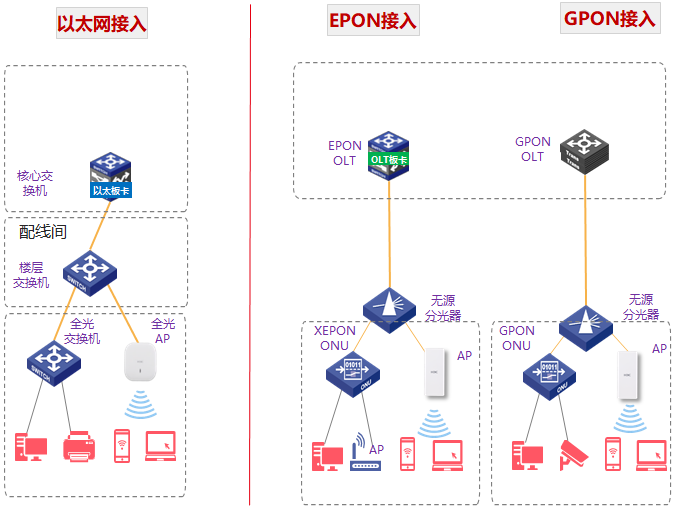

提供有线、POE+AP、光AP等多种接入方式选择,满足医院办公区、住院区、门诊区全场景覆盖要求;

智能运维

ONU基本免维护,可以通过OLT一键下发,替换ONU后,配置一键下发恢复。

方案价值

1、架构扁平化:全光三层变两层,日常管理变轻松

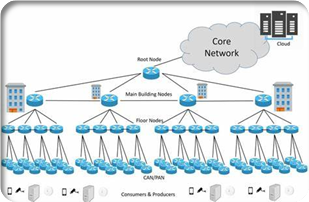

以前

传统以太网络三到四层架构,层次多,结构复杂

上新业务需要配置大量设备故障排查困难

现在

全光网络无需汇聚层,三层变两层

无源无需取电,省掉配线间即插即用,无需配置

2、扩展更容易:室内扩展不用愁,带宽端口全满足

1、

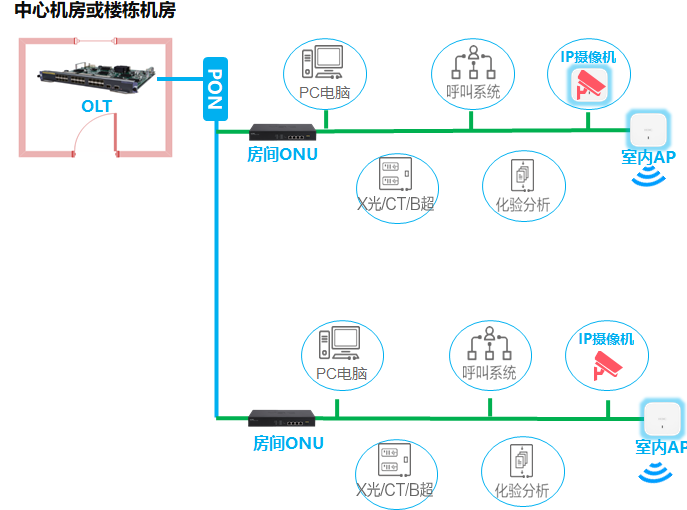

万兆EPON,2.5GPON 满足医疗终端高带宽需求

2、

ONU进科室,端口可扩充多至24口>

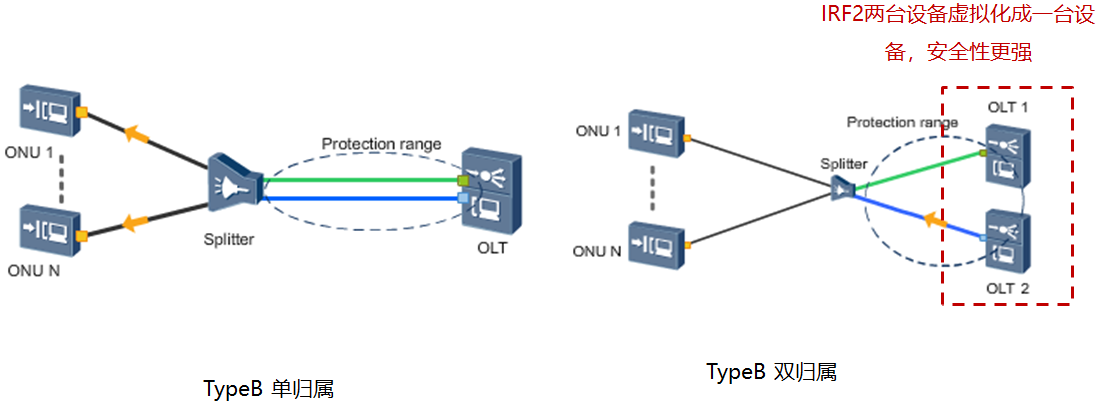

3、链路有保障:IRF2+TypeB 双保险,业务0中断

支持从OLT到ONU全链路,全设备,不同层级的保护,支持电信级50MS倒换。

新华三OLT设备支持IRF2虚拟化,简化管理的同时,显著提升OLT侧保护能力。

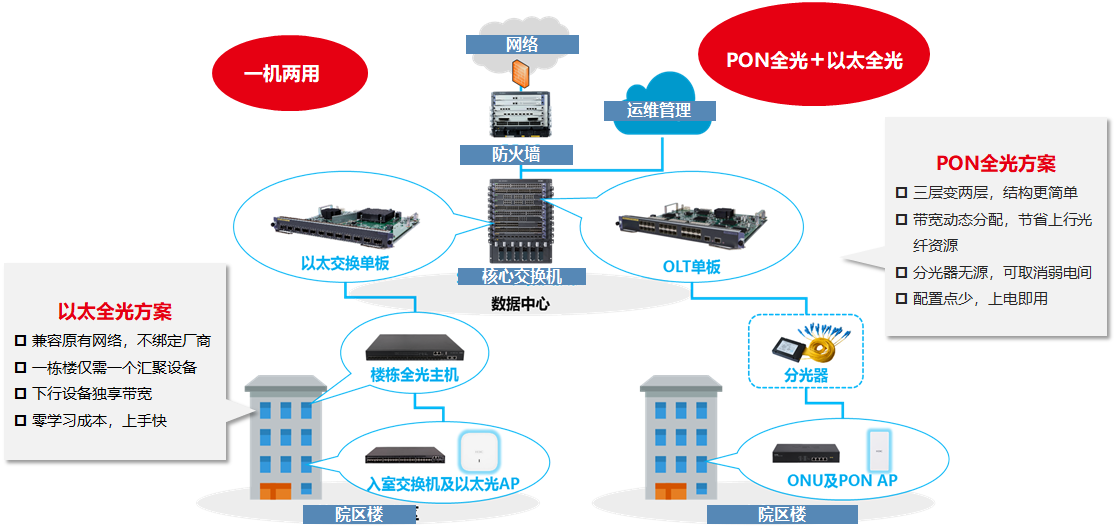

4、智能全融合:全光融合“全都有”,场景需求全满足

融合方案同时提供PON全光与传统以太,随心使用不纠结

院区改造情况下可完美兼容原有以太网络

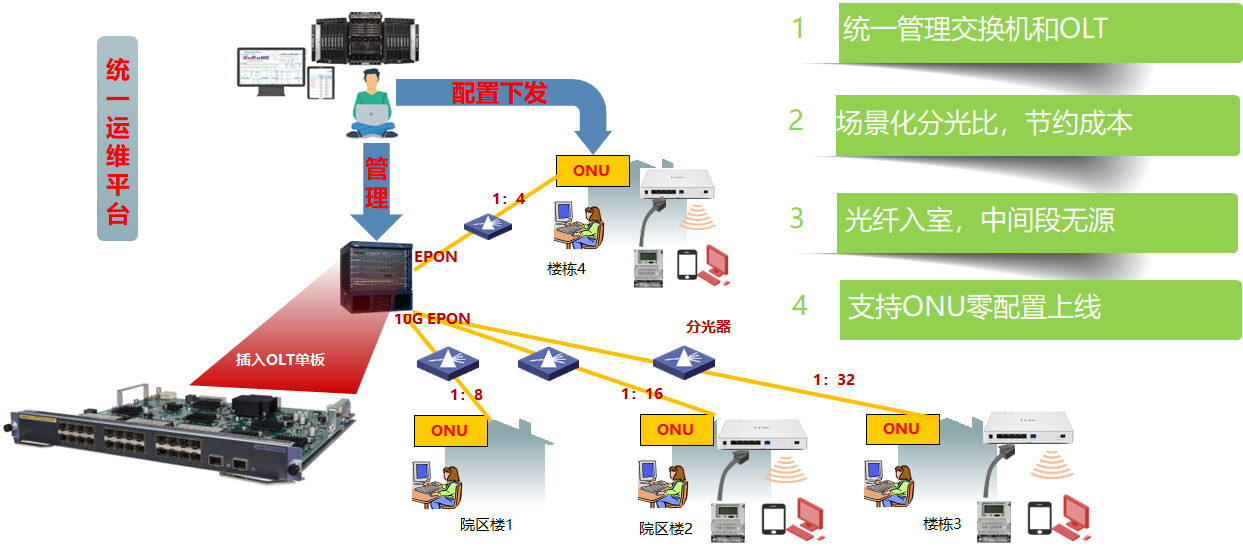

5、统一易管理:全网集中统一管,运维简单心不烦

6、一次省到底:省电省心省空间,绿色低碳助发展

  • 有源汇聚设备变无源分光器
    大幅降低电能耗

  • 集中运维、一体化管控
    自动开局上线,运维无忧

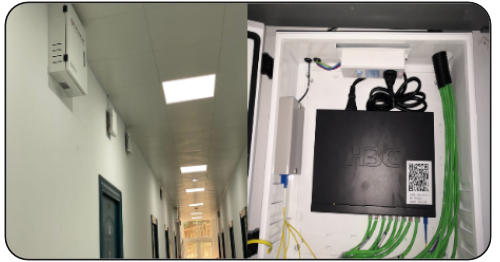

  • 取消楼层弱电间
    节约园区楼宇空间

  • 光纤使用寿命长,
    可长久使用,绿色环保

医院全光网方案优势总结

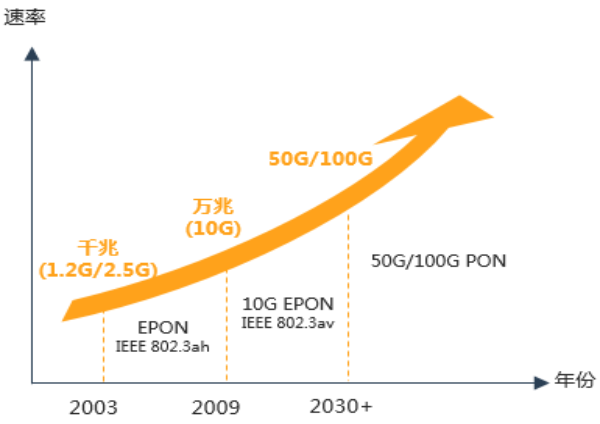

  • 超宽容量,演进无忧

    光纤带宽几乎无限,平滑演进至100G,应对未来业务需求

    多网合一,全光承载

  • 简化布线,稳定可靠

    节省90%的布线空间

    光纤布线最长可达20KM,覆盖院区每个角落

    光纤耐腐蚀、抗老化,使用寿命长达30年,远高于铜缆

  • 极简部署,降本增效

    层次简单,三层变两层

    PON全光:即插即用,开局免配置,傻瓜式运维

    分光器无需电源,降低30%以上能耗,节省机房空间

最佳实践:烟台口腔医院智慧网络方案

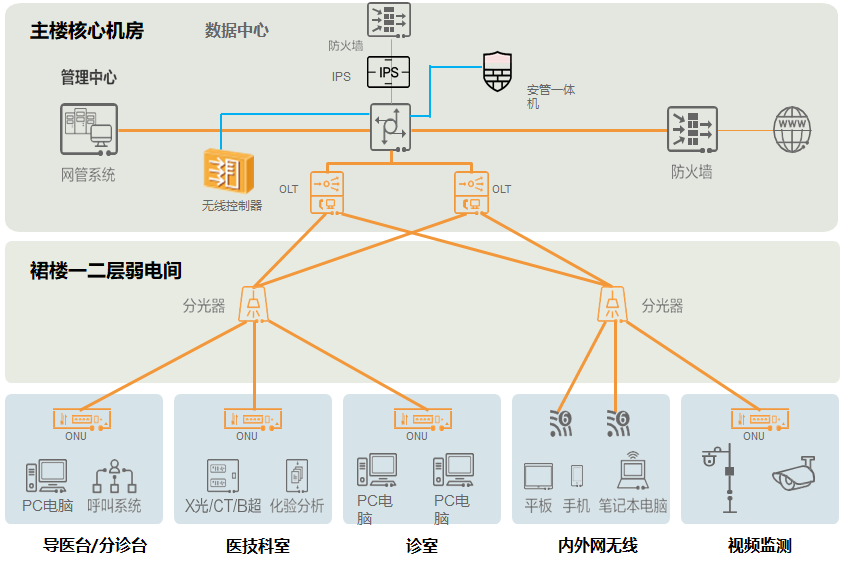

本次口腔医院的网络方案采用新华三万兆的光网络进行组网,在主楼核心机房数据中心区域为了保障为了安全性部署防火墙、IPS、及安全一体机设备满足三级等保要求,部署一套无线控制器承载在光网络上,为医护人员提供无线服务,部署OLT光网络核心设备,通过裙带一二层弱电间分光器,将一条光纤分层若干条,将万兆光纤连接至一二层各接入部门如分诊台,医技科室。

1、架构先进

目前业界普遍存在的组网方式为1G、2.5G组网,本次组网采用更为先进的10G骨干网络,带宽更高。

2、节约投资、故障率低

本次采用1分16的分光器,相比业界传统的1分8分光器更加节约投入,同等条件下1分8分光器需要更多,增加网络故障率。

3、混合组网、扩展方便

本次核心设备除了可以满足10G的光网需求还可以根据业务的发展扩展10GE/40G/100G以太网。

4、统一运维

滨州医学院网络设备由移动提供维护,口腔医院可以更好的实现与滨医业务对接,网络故障可第一时间解决。
